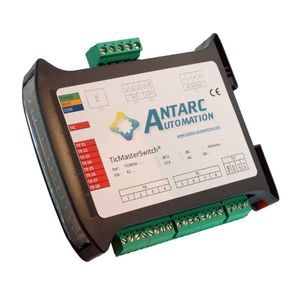

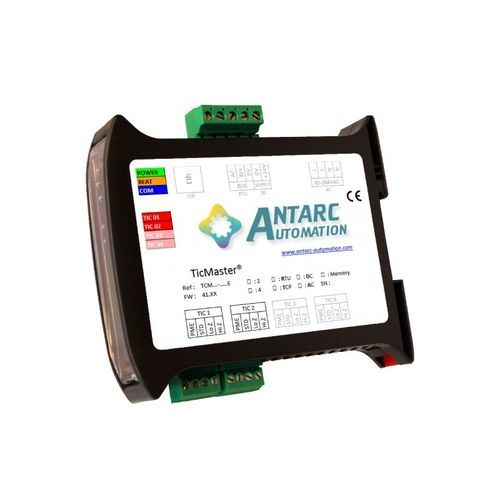

通信ゲートウェイ TicMaster®遠隔測定イーサネットRS-485
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 通信, 遠隔測定
- ネットワーク
- イーサネット, RS-485, Modbus RTU, Modbus TCP
- その他の特徴
- DINレール, プロトコルコンバーター, スレーブ, エネルギー管理用, 電力計用
- 転送速度
最少: 10,000,000 b/s
最大: 100,000,000 b/s
詳細
概要 :
機能と詳細説明 :
TicMaster® は電子メーターが発するテレインフォメーション（TIC）信号をリアルタイム処理します。2〜10の独立TIC入力を持つモデルがあり、各入力はオプトアイソレータ付きカップラを備え、マルチメーター設置や長距離TIC配線でのコモンモード問題を防ぎます。入力は高/低インピーダンスに設定可能で、サードパーティ機器と共存できます。
TicMaster® は BLEU（CBE）、LINKY、JAUNE（CJE）、VERT/ICE、PME‑PMI、SAPHIR に対応します。TIC 1200 または 9600 ボーレートをサポートし、注入（4Q）動作のメーターも扱います。広範なTICラベルをデコードし、多数の計測値を提供（BLEU 最大37、LINKY 52、JAUNE 17、PME‑PMI 355、VERT 226、SAPHIR 244 ※加入内容により変動）します。欠落CRC、料金帯混在、データ欠損などのTIC固有の欠陥を補正し、総計やエネルギー別インデックスを合成して負荷曲線を生成します。
利点 :
技術情報 :
バスとプロトコル :
電源 :
接続 :
形状 :
環境条件 :
特性 / 技術仕様 :
- 主要電力メーター対応のTIC入力 2〜10系統（BLEU、LINKY、JAUNE、PME‑PMI、VERT/ICE、SAPHIR）
- TICチャネルとModbusテーブルの自動構成
- DINレール用モジュラー筐体（1スロット占有）
- Modbus/JBUS スレーブ（RTU または TCP、バージョン依存）
- 電源：10–30 VDC または 85–264 VAC（バージョン依存）
- 電源断時のTIC値無制限バックアップ（オプション M メモリ）
機能と詳細説明 :
TicMaster® は電子メーターが発するテレインフォメーション（TIC）信号をリアルタイム処理します。2〜10の独立TIC入力を持つモデルがあり、各入力はオプトアイソレータ付きカップラを備え、マルチメーター設置や長距離TIC配線でのコモンモード問題を防ぎます。入力は高/低インピーダンスに設定可能で、サードパーティ機器と共存できます。
TicMaster® は BLEU（CBE）、LINKY、JAUNE（CJE）、VERT/ICE、PME‑PMI、SAPHIR に対応します。TIC 1200 または 9600 ボーレートをサポートし、注入（4Q）動作のメーターも扱います。広範なTICラベルをデコードし、多数の計測値を提供（BLEU 最大37、LINKY 52、JAUNE 17、PME‑PMI 355、VERT 226、SAPHIR 244 ※加入内容により変動）します。欠落CRC、料金帯混在、データ欠損などのTIC固有の欠陥を補正し、総計やエネルギー別インデックスを合成して負荷曲線を生成します。
利点 :
- モジュールあたり 2〜10 のTIC入力
- DINレール用モジュール筐体、1スロット占有
- 全てのテレインフォ出力メーターに対応：BLEU、LINKY、JAUNE、PME‑PMI、VERT/ICE、SAPHIR（2Q/4Q、履歴/標準モード、TIC 1200/9600）
- チャネルとModbusマッピングの完全自動構成
- 充実した診断：4つのLEDおよびチャネル単位のモニタリング
- 利用可能な全てのTIC情報を収集
- TIC固有の欠陥を補正（PME‑PMI、ICE 4Q 注入等）
- 料金帯別インデックス（PME‑PMI）およびエネルギー別総インデックス生成
- 任意のModbus/JBUSマスターと互換（RTU または TCP、バージョン依存）
- 電源：10–30 VDC または 85–264 VAC（バージョン依存）
技術情報 :
- TIC入力チャネル数：2〜10（バージョンにより異なる）
- 対応メーター（抜粋）：BLEU（CBE）電子メーター、LINKY 単相/三相、JAUNE（CJE）電子メーター、VERT/ICE（2Q/4Q）、PME‑PMI、SAPHIR。DEIE、MAEC 集中器等との共存可能。
バスとプロトコル :
- RS485（ツイストペア）上のRTU
- シリアル速度：1200、2400、9600、19200、56700 ボー
- パリティ：なし / 偶数 / 奇数
- Ethernet（ツイストペア、TCP）：10 / 100 Mbps
- プロトコル：Modbus / JBUS
- サポート機能：3、6、16
- グルーピング長：30 レジスタ
電源 :
- 電圧：10–30 VDC または 85–264 VAC（バージョン依存）
- 消費電力：0.25 W - 10 mA（typ.）@ 24 V DC
接続 :
- 電源およびバス：取り外し可能な Phoenix MSTB コネクタ、ピッチ 5.08 mm
- TIC チャネル：取り外し可能な Phoenix MCV コネクタ、ピッチ 3.81 mm
形状 :
- 寸法：22.5 (W) x 101 (H) x 119 (D) mm
- 重量：105 g
- 取付：対称 DIN レール
- 動作姿勢：任意
環境条件 :
- 動作温度：-20 °C〜80 °C
- 相対湿度：10〜90 % RH（結露しないこと）
特性 / 技術仕様 :
- 商品名：TicMaster®
- TIC入力：2〜10（モデルにより異なる）
- マスター出力：Modbus/JBUS RTU（RS485）または TCP（Ethernet）※バージョンにより異なる
- 電源：10–30 VDC または 85–264 VAC（バージョンにより異なる）
- オプションメモリ：停電時の値を無制限に保持する M オプション
- デコード：TIC ラベルの拡張サポート（最大数はメーター種別により変動）
- 診断：LED および Modbus によるチャネル別モニタリング
- 筐体：モジュラー DIN レール、1 スロット
