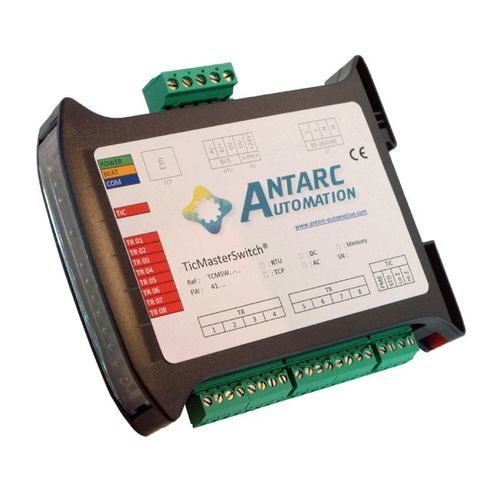

通信ゲートウェイ TicMasterSwitch®

遠隔測定TCPイーサネット

概要
TicMasterSwitch® は TicMaster® と TicSwitch® を一つの筐体に統合した製品です。両機能が利用可能です。

TicMaster® の機能

• EDF/ERDF の電子メーターが出力する顧客向けテレインフォメーション（TIC）フレームをデコードします。
• 長距離の TIC ラインに対応する共通モード問題を避けるための光結合器内蔵の TIC 入力を 1 系統備えます。
• 外部システム（DEIE、コンセントレーター等）との共存を考慮した高/低インピーダンス切替が可能な入力。
• 青（CBE）、黄（CJE）、緑（ICE）、PME-PMI、SAPHIR の各種メーターに対応。
• すべての TIC 速度（1200 または 9600 ボー）および注入測定（4Q – PME-PMI / Emeraude / Saphir）に対応。
• ファームウェアは ERDF-NOI-CPT_0x 規格文書に準拠。550 以上の TIC ラベルをデコード、最大 1100 の個別パラメータにアクセス可能。
• データ欠損、フレーム混在、CRC 欠如などの TIC 固有の欠陥に対する処理を実装。
• 全料金帯合算のトータライザおよびエネルギー別トータライザ、負荷曲線へのアクセス。
• Version M：電源断時でもデータを保持する不揮発性メモリによる永続保存。

TicSwitch® の機能

• TIC 信号から現在の料金帯を抽出し、8 系統の無電圧接点（NO）出力のいずれかで表示します。
• メーター種類や契約により最大 8 つの料金帯をサポートします。
• メーター別料金帯対応例:
  • 青（CBE）：最大 6 帯（HCJB/HCJW/HCJR/HPJB/HPJW/HPJR）
  • Linky（LNK）：1〜8 帯
  • 黄（CJE）：6 帯（HPE/HCE/HPH/HCH/P/PM）
  • 緑（ICE）：最大 8 帯（PM/HH/HPE/HCE ...）
  • ICE-4Q（注入対応）：最大 8 帯（P/HPH/HCH/HPE/HCE/...）
  • PME-PMI：PTCOUR1 または PTCOUR2 により最大 8 帯
  • SAPHIR：PTCOURD または PTCOURF により最大 8 帯
• CBE、CJE、ICE-2Q では現在の取り出し期間をデコードします。
• ICE-4Q、PME-PMI、SAPHIR では Modbus 専用レジスタにより取り出し/注入期間の選択デコードが可能です。

その他

• 料金帯表示に使われない TOR 出力は Modbus による制御用に再割当できます。
• 高信頼性用途向けの監視およびアラーム機能を搭載可能。
• 迅速な導入と診断のための LED 表示、各 TIC 回線の監視は Modbus 経由で参照可能。

導入・設定

• 出荷時に動作準備済み。Modbus アドレス設定以外に基本動作のための設定は不要です。
• TIC 回線の設定および Modbus テーブル生成は自動化されています。専用ソフトウェアや機器は不要です。

用途

• ビル管理（BMS/BAS）
• エネルギー管理・最適化システム
• エネルギー監視
• 遠隔検針システム

対象サイト

• 小規模ビル
• 個別設備（消費＋太陽光発電）
• 物流倉庫
• 小規模配電盤（TGBT）
• 小規模集合住宅

仕様 / 技術情報

• 型番: TCMSWR-D
• 状態: 新品
• TIC 入力数: 1
• 対応メーター（抜粋）:
  • 青系電子メーター（CBE / CBEMM / CBETM – 単相/三相）: 例 Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126（FW に依存）；Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY 単相・三相
  • 黄系（CJE）: 例 Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • 緑系（Emeraude）(ICE-2Q / ICE-4Q): 例 Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • PME-PMI メーター: 例 Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • SAPHIR メーター: 例 SagemCom C3500, ALTYS, ...
  • DEIE、MAEC コンセントレーター等との共存可能
  • SL7000 メーターは TIC 出力を持ちません
• バス: RS485 ツイストペア（RTU 版）；バージョンにより TCP (Ethernet) オプション
• バス速度: 1200、2400、9600、19200、56700 ボー
• パリティ: none / even / odd
• プロトコル: Modbus / Jbus
• 対応 Modbus 関数: 3、6、16
• グルーピング長: 16 レジスタ
• 電源: 10-30 VDC または 85-264 VAC（バージョンにより）。オプション: 24 VDC または 240 VAC
• 消費: 0.36 W - 15 mA (典型) @ 24 V DC
• 端子: 電源およびバスは着脱式 Phoenix MSTB ピッチ 5.08；TIC 入力は着脱式 Phoenix MCV ピッチ 3.81
• 寸法: 22.5 (W) x 101 (H) x 119 (D) mm
• 質量: 125 g
• 取り付け: 対称 DIN レール
• 動作姿勢: 任意
• 環境: 動作温度 -20°C ～ 80°C；相対湿度 10–90% RH（結露しないこと）
