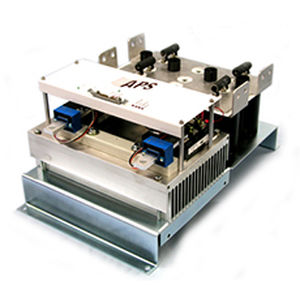

オ－プンフレーム電源 IAP100B120 PowerStack

DC/DCAC/DCマルチ出力

特長には、 •多機能パワーアセンブリ •コンパクトサイズ：高さ8.00インチ X 幅17.60インチ X 奥行11.00インチ • 850VDC までのDCバス電圧 • 650VDCへのスナバレス動作 • 20kHz以上の周波数へのスイッチング周波数 • フェイルセーフ光絶縁フォールトアナニケーションを備えた保護回路： -過電流 -過電圧 -過温度 -短絡 -P.S. アンダー電圧 • 光絶縁または光ファイバゲートドライブおよび障害信号出力による電気的絶縁およびノイズ耐性 • 温度センサーとフィードバックによる統合冷却 • 多くのオプション。 SCRダイオードフロントエンドなど 構成可能な電源 PowerStackは、柔軟で高度に統合されたIGBTベースのパワーアセンブリで、幅広いアプリケーションに対応します。 これらには、再生可能エネルギー、エネルギー貯蔵、モータ制御、スイッチモード電源（SMPS）、UPS、溶接機などのインバータが含まれており、PowerStackは20kHz以上の周波数で動作することができます。 PowerStackは、空冷または液体冷却ヒートシンクに取り付けられたフルブリッジまたは三相ブリッジインバータとして構成できます。 構成には、コンバータ入力回路、インバータ出力回路、冷却、およびコンバータフロントエンドおよびIGBTインバータ出力段用のさまざまなドライバと安全機能のオプションが含まれています。 PowerStackは、高スイッチング周波数で動作するために、低インダクタンス積層バス構造、光絶縁または光ファイバ結合ゲートドライブインターフェース、絶縁ゲート電源、およびDCリンクコンデンサバンクを使用します。
