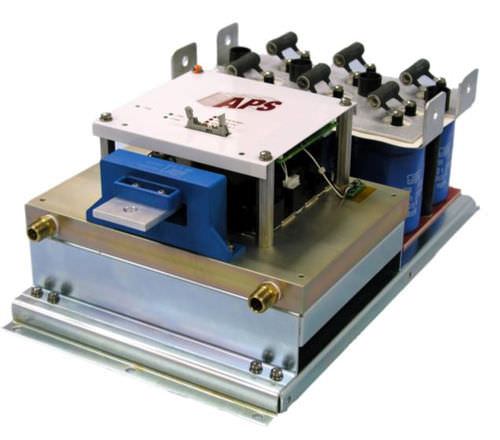

オ－プンフレーム電源 IAP1000D170

DC/DCスイッチング三相

IAP1000D170H-ハーフ・ブリッジ・SixPac™ IGBT統合アセンブリの 説明: アプライド・パワー・システムズのSixPacTMは、設定可能なIGBTベースのパワーステージで、 多くのハイパワー・アプリケーション用のハーフブリッジとして構成されています。 IAP1000D170は、モータブレーキ用のチョッパーとして使用することも、フルブリッジインバータアプリケーションで使用することもできます。 3つのIAP1000D170を3相インバータとして使用できます。 半導体モジュールは、強制空冷または水冷ヒートシンクに取り付けられています。 スイッチング・デバイスは、低インダクタンスの積層バスを介してコンデンサ・バンクとインターフェースします。 ゲート・ドライブ・ボードは、過電圧、過電流、低電圧ロックアウト、過熱、シュートスルー、短絡保護などの保護機能とともに、シンプルなユーザー・インターフェースを提供します。 アプリケーション特性に応じて、SixPacTMは 最大1000VDCのDCバス電圧および10KHzを超えるスイッチング周波数での動作に適しています。 特徴： -高性能IGBTインバータブリッジ -障害監視および保護機能を備えた統合ゲートドライブボード -システムステータス/トラブルシューティングLED-適切な動作を確認または監視する -絶縁型、低レベル（50:1）、DCバス電圧のアナログ帰還 -絶縁ゲートドライブ電源電源 -低インダクタンス積層バス -出力電流測定およびフィードバック -優れた短絡保護およびシュートスルー防止
