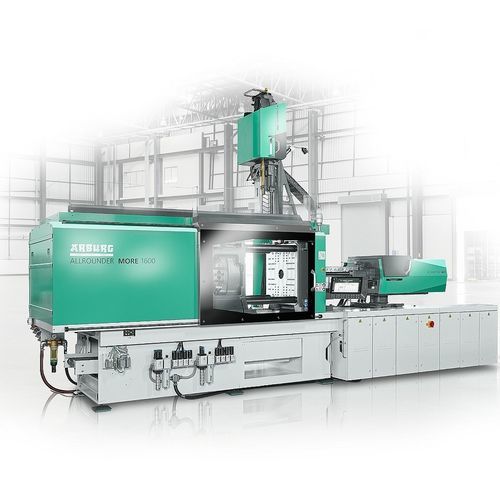

横型射出成形機 ALLROUNDER MORE series

電動式サーボ電動全電動式

概要
ALLROUNDER MORE シリーズは、二成分／多成分（多色・多材料）部品の生産向けに設計されたモジュール式の射出成形機です。合模力は1600〜2000 kNをカバーし、金型や回転ユニット、メディア接続のための取り付けスペースを拡張しています。

主な利点

• モジュール式：2基の電動射出ユニットを構成可能で、用途に応じた射出位置の選択が可能です。
• 設置スペース拡大：大型金型、回転ユニット、メディア配管、利用可能な押出しストロークのための余裕あるスペース。延長柱や拡大金型プレートのオプションあり。
• 保守性：電源・給水・油圧のプラグイン式メディアカップリング、交換しやすいシリンダーモジュール、金型外への材料供給で点検・メンテナンスが簡単です。
• 柔軟性：水平／垂直の射出ユニット組合せに対応し、多色・多材料や複雑形状部品の生産に適します。

機能

• GESTICA コントロール：作業性に配慮した直感的な操作画面とスマートアシスト機能で、立ち上げと工程安定化を支援します。
• 統合油圧：高い押出力やノズル接触力に対応する補助軸用の統合油圧を備え、既存金型との互換性を確保します。
• 電動合模ユニット：液冷サーボモータを備えた高ダイナミックな曲柄式合模機構を標準搭載し、エネルギー効率と繰返し精度を両立します。
• 2基の電動射出ユニット：水平・垂直のユニットを構成可能で、多成分成形要件に対応します。

部品例

• Luerコネクタ：PP/TPE等の組合せによる超小型医療用接続部品を高精度で量産可能です。
• 歯ブラシ：硬/軟の複合材を一工程で成形する用途に適します。
• Lab‑on‑a‑Chip：透明材料を用いたマイクロ流体部品を多段射出で一工程成形し、後工程の組立を不要にします。

技術データ（要点）

• 合模力：1600 kN ～ 2000 kN
• 連杆間距離（Distance between tie bars）：570 x 570 mm
• 射出ユニット寸法（例） — 水平：400、800、1300；垂直：70、100、170、290
• 液冷サーボモータ搭載の電動曲柄式合模ユニット（標準）
• 複数の射出位置選択可能、延長柱や拡大金型プレートのオプションあり

技術仕様

• シリーズ名：ALLROUNDER MORE
• 駆動：電動射出ユニット（全電動）、液冷サーボモータ搭載の電動合模ユニット
• 制御：GESTICA コントロールシステム（スマートアシスト機能搭載）
• 油圧：補助軸用の統合油圧（高い押出力／ノズル接触力に対応）
• 設計の要点：モジュール構成、拡張した設置スペース、プラグイン式メディアカップリング、交換可能なシリンダーモジュール、金型外の材料供給
