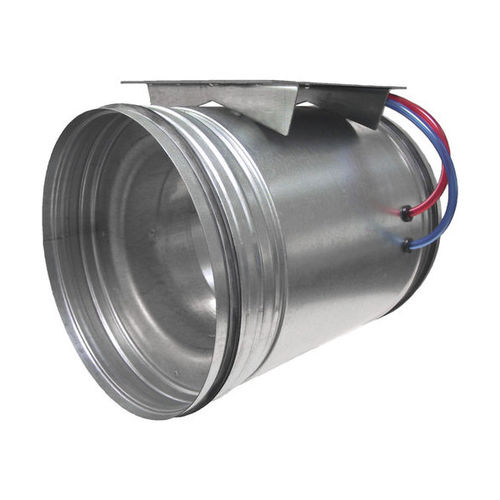

差圧流量計 VMD

ベンチュリ空気用DN125 - 5インチ

- あらゆる直径のプレハブ ベンチュリー トランジション - 材質は亜鉛メッキ鋼板 - ねじ込み式またはフランジ式、短尺および長尺タイプあり - DIN ISO 5167に準拠した製造 - あらゆる換気用途に対応する安価なローカルディスプレイ - 当社の差圧計やトランスミッターとの組み合わせが可能 ベンチュリー管は、チューブ内の流量計測のための主要な要素です。ベンチュリー管の原理により、あらゆる媒体での計測が可能です。ここで紹介するベンチュリー管は、特に換気経路における空気流量の計測用に設計されています。ベンチュリー管の取り付けには、プラグソケットとそれに対応するリップシールを使用する必要があります。フランジ接続のバージョンも供給可能です。ベンチュリー管は、PP製の一体型押し出しハウジングです。両側をソケットまたはフランジで接続することにより、高い適合精度と最適なセンタリングが保証されます。ベンチュリーノズルは、DIN EN ISO 5167に準拠したISAのインレットプロファイルで作られています。熱可塑性材料の特殊な変形プロセスにより、メトリンにとって重要かつ有利な流れを実現します。これは、コストのかかる再加工なしに、理想的な流量条件のための非常に滑らかな表面だけでなく、正確なフィッティングを可能にします。 圧力開放弁は、円筒形の首部に4～5個の個別のボアホールがあり、リングチャンバーに開口しています。 さらに、m³/h単位で表示可能なインジケーター（DA2000）、または測定信号を遠隔送信するための測定トランスデューサ（DS85またはDS200）が利用可能です。
