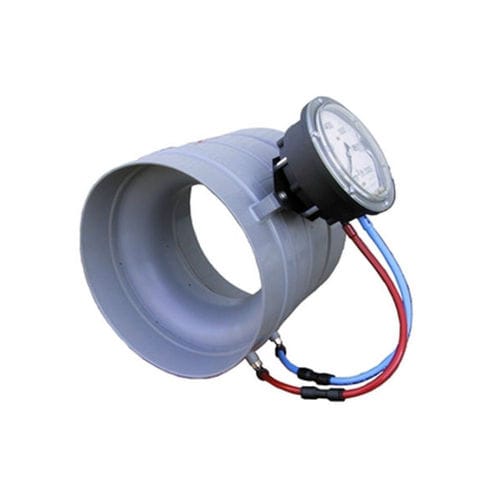

ベンチュリ流量計 MVR110

密度空気用フランジ取り付け

* あらゆる直径のプレハブ・ベントゥーリ・トランジション* 材質 PP * ネジ式またはフランジ式、ショートおよびロングタイプあり * DIN ISO 5167に準拠して製造 * あらゆる換気用途に対応する安価なローカルディスプレイ * 差圧計やトランスミッターとの組み合わせが可能 ベンチュリー管は、チューブ内の流量計の主要エレメントです。ベンチュリー管の原理により、あらゆる媒体での計測が可能です。ここで説明するベンチュリー管は、特に換気経路での空気流量計測用に設計されています。ベンチュリー管の取り付けには、プラグソケットと対応するリップシールを使用します。フランジ接続も可能です。ベンチュリー管はPP製の一体成形ハウジングです。両側のソケットまたはフランジ接続により、高い適合精度と最適なセンタリングが保証されます。ベンチュリーノズルはDIN EN ISO 5167に準拠したISA規格の入口形状で作られています。メータインに重要で有利な流れは、熱可塑性材料の特異な変形プロセスによって達成されます。これにより、正確なフィッティングが可能になり、また非常に滑らかな表面となるため、コストのかかる再加工をすることなく理想的な流量条件を得ることができます。 圧力逃し弁は、円筒形ネックに4-5個のボアホールがあり、リングチャンバーに開口しています。 更なる評価のために、m³/h単位の目盛を持つ指示計（DA2000）または測定信号を遠隔伝送するための測定変換器（DS85またはDS200）が利用可能です。 説明 換気システムの風量測定用 呼び径DN 110 材質：プラスチックグレー、PPS
