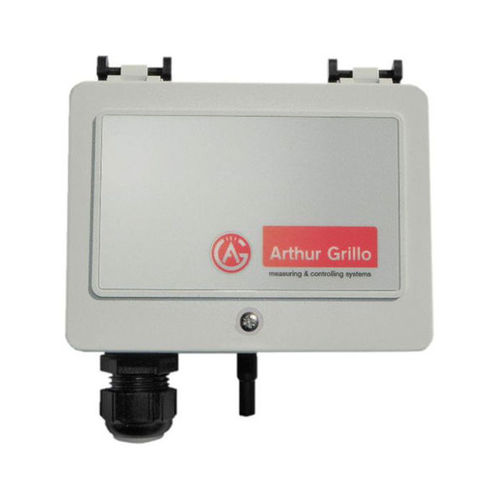

差圧センサ DS85PE seriesメンブレンアナログ24VAC
お気に入りに追加する
商品比較に追加する
特徴
- 圧力タイプ
- 差
- 技術
- メンブレン
- 出力
- アナログ
- 供給電圧
- 24VAC
- 設置
- 壁取り付け式
- 流体
- ガス用
- 材質
- プラスチック製
- 保護レベル
- IP65
- 応用
- 空調システム用
- その他の特徴
- コンパクト, 精密, 選択可能測定範囲, メンブレン式分離器付, デジタルディスプレイ付き
- 圧力範囲
最大: 6,000 Pa
(0.87 psi)最少: 0 Pa
(0 psi)- 動作温度
最大: 50 °C
(122 °F)最少: -10 °C
(14 °F)
詳細
ダイヤフラム素子
4つの校正済み測定レンジをDIP-switchで選択可能
アナログ出力信号 0〜10V
差圧センサDS85-P...Eは、換気や空調における小さな差圧を測定するために使用されます。
測定範囲は0～50 Paから0～6000 Paまでで、3つの測定グループに分けられています。各グループには4つの校正済み測定レンジがあり、2つのDIPスイッチで選択することができます。
技術仕様
動作モード測定モード
測定媒体空気または非攻撃的なガス
測定原理：電気機械式ダイアフラム測定方式
測定単位Pa
最小測定範囲0〜50 Pa (0.5 mbar)
最大測定範囲0〜10000 Pa (100 mbar)
測定範囲
0～50 Pa（0.5 mbar）、0～100 Pa（1 mbar）、0～200 Pa（2 mbar）、0～500 Pa（5 mbar）、0～1000 Pa（10 mbar）、0～2000 Pa（20 mbar）、0～4000 Pa（40 mbar）、0～6000 Pa（60 mbar）、0～10000 Pa（100 mbar）。
測定範囲選択：工場出荷時設定
特性: 線形または放射
保存温度: -25～+60°C
リミット信号出力/アラーム出力：オープンコレクタ、最大50 mA
---
