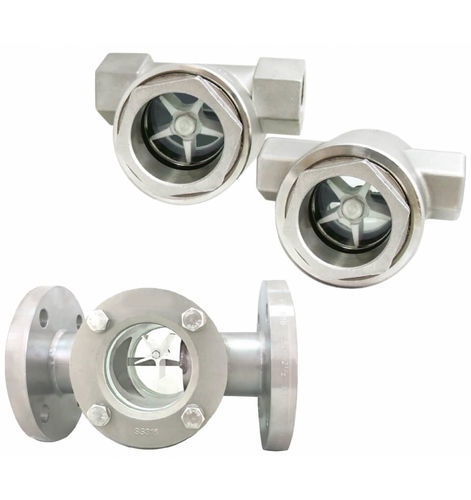

監視用のぞき窓 AI.FW

ステンレス製硬化ガラス製フランジ取り付け

AI.FWシリーズは、配管内の液体や気体の動きを即座に視覚的に監視するための理想的なソリューションです。内部インペラシステムにより、微弱な流量でも検知でき、流れの方向と流れを簡単かつ効果的に瞬時に確認できます。

特長
ダイナミックな可視化流体が通過する際にカラーインペラが回転し、遠距離からでも鮮明な視覚信号が得られるため、透明な気体や液体に最適です。

多様な構成シングルまたはダブルウィンドウ透過観察用と、ねじ込み式またはフランジ式接続を選択でき、あらゆる産業システムに対応します。

高い耐熱性ガラス繊維強化PPSなどのローター材料を採用することで、200℃までの高温環境下でも安全に動作します。

高圧バージョンFW-4モデルは、最大80バールまでの高圧用途向けに特別に設計されています。

技術仕様
本体材質ステンレス鋼 SS304、SS316、SS316L、デュプレックス
窓材質高透明度強化ガラス
最大圧力8.6 barFW-280 barFW-4
接続ねじ込み式 NPT/PF1/4インチ2インチまたはフランジ式最大8インチ
シールテフロン標準またはシグマ533
使用温度範囲70℃ABS樹脂、100℃PVDF樹脂、200℃PPS樹脂ガラス

利用可能なバージョン
FW-1シングルウィンドウ、コンパクトで経済的なねじ込み接続タイプ。
FW-2ダブルウィンドウ、両側から視界を確保。
FW-3フランジ式、大口径最大DN200 / 8インチ対応。
FW-4高圧システム80 kg/cm²向けに強化された構造。

主な用途
冷却システム、化学プラント、水処理施設、潤滑油ラインなど、流体の循環状態を目視で確認することが不可欠な用途で幅広く使用されています。
