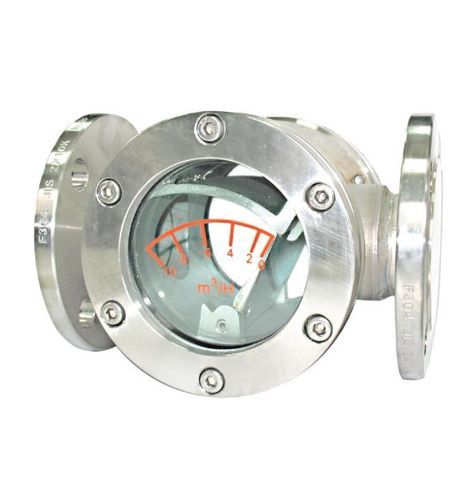

監視用のぞき窓 AI.FS

フランジ取り付けステンレス製硬化ガラス製

AI.FSシリーズ流量計は、産業システムにおける流体流量を視覚的に監視するために設計された、堅牢で信頼性の高い装置です。スプリング式ベーンシステムと一体型ガラススケールにより、流体流量の確認だけでなく、瞬間流量の推定も容易に行えます。

主な特長
双方向読み取り左から右、右から左への流れに対応し、様々なシステム構成に適応します。

両面点検窓両面に強化ガラスを採用し、最適な流体視認性を実現しています。

ステンレス鋼構造本体、ベーン、スプリングはすべてSS316ステンレス鋼標準製で、高い耐腐食性を確保しています。

汎用性の高い設置水平方向、垂直方向上向き、下向きどちらにも設置可能です。

技術仕様
材質本体および内部部品はSS316製です。フランジ材質SS316またはSS304
ガスケット優れた防水性を実現するテフロンまたはゴアテックス製
接続サイズ2インチフランジ
フランジ規格JIS 10K、ANSI 150#、PN10、PN16に対応
最大圧力10 kg/cm²25℃、水中
最高使用温度80℃まで
流量範囲210 m³/hまたは218 m³/hの2種類

主な用途
水処理システム
産業用配管システム
化学・製造プロセスにおける流量監視
