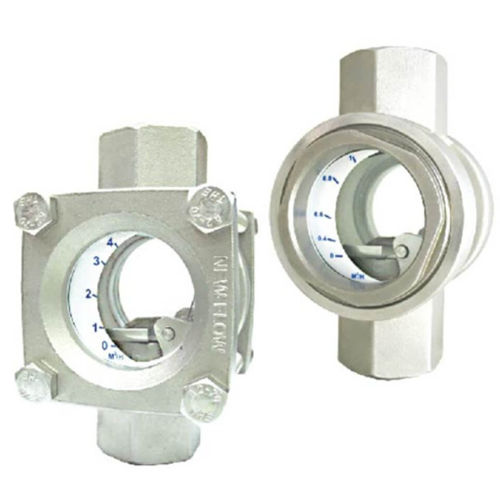

監視用のぞき窓 AI.FT

ステンレス製硬化ガラス製ねじ式

AI.FT流量計は、工業用パイプラインにおける液体および気体の流量を視覚的に監視するための、コンパクトで汎用性の高いソリューションです。内蔵された目盛とスプリング式ベーンにより、あらゆる流れ方向から明確かつ迅速な流量測定値を提供します。

主な特長
全方向監視スプリング式ベーン設計により、流体の流れ方向に関係なく流量を観察できます。

二重検査窓強化ガラスを使用した「二重窓」構造により、内部プロセスを安全かつ鮮明に視認できます。

柔軟な設計2種類の構造バリエーションをご用意しています。
FTAタイプ丸型デザイン。最大10 kg/cm²の圧力に最適です。

FTBタイプ角型で堅牢なデザイン。最大15 kg/cm²の圧力に対応します。

高品質素材ステンレス鋼SS304、SS316、またはSS316L製ボディを採用し、最高の耐薬品性と耐久性を実現しています。

技術仕様
材質本体はSS304/316/316L、ベーンとスプリングはSS316、強化ガラス製。

ガスケットテフロンまたはゴアテックス製で、完璧なシール性を実現。

接続NPTまたはPFネジ1/2インチ2インチ。

最大圧力25℃で最大15kg/cm²FTBシリーズ。

動作温度最高80℃FTBモデルは-20℃まで動作可能。

流量範囲01.5m³/hから024m³/hまで、幅広い目盛付き。

主な用途
適合する気体および液体のモニタリング。

水処理システム。

工業用および化学用流量システム。

利用可能なバージョン
標準のパドル付きバージョンW - パドル付きに加え、パドルや目盛りのないドリップチューブNバージョンもご用意しています。こちらは、滴下量や液量の流れを目視で簡単に確認するのに最適です。
