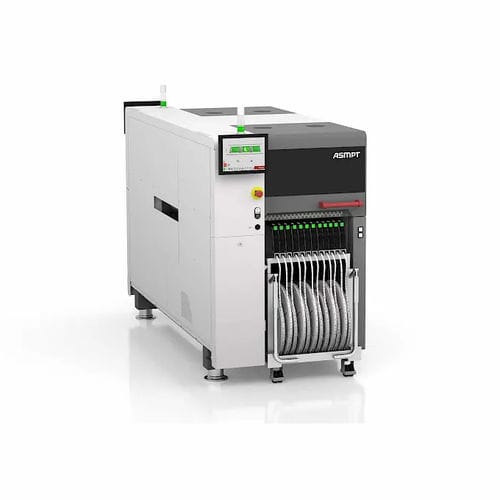

SMTピックアンドプレース装置 SIPLACE TX micron series

SIPLACE TX micron を使用すれば、最先端の SMT 技術による性能（最大 93,000 cph）と比類のない精度で、高度なパッケージングや高密度アプリケーションを実現できます。 標準精度として3シグマで20 μm、さらに15および10 μmの精度クラス（3シグマ）を実現することで、わずか50 μmの配置ギャップでも確実に実装が可能です。SIPLACE TX micronの性能と拡張性は、お客様の投資を確実に保護します。 2台の装置で1つの生産ライン SIPLACE TX micronとSIPLACE CA2を同一の生産ラインに設置できるため、製造業者には次のようなメリットがあります： イントラロジスティクスの簡素化：生産工程において、ダイボンディングとSMT実装のための別々のソリューションが不要となり、PCBをその間を行き来させる必要がなくなります コスト削減：能動素子のテーピング作業が不要になります 環境への配慮：テーピング廃棄物の削減 能動素子（ウェーハから）と受動素子（テープ＆リール）を1つのラインで組み合わせることができ、高価な能動素子のテーピング、スプライシング、補充作業が不要になるため、エラーの発生可能性が低減されます 多目的デュアルコンベア 多目的デュアルコンベアはオプションのコンベアであり、柔軟性を高め、以下のケースで使用可能です： 一貫して高い処理速度を維持しつつ、搬送オプションとプロセスの柔軟性を向上させます。曲がりが激しい、重量のある、あるいは厚みのあるPCBでも問題ありません 反りを含めたPCBの最大厚さは13.5 mm 「厚型」キャリアの使用（アドバンスト・パッケージング工程向けの個別化基板によく使用されるもの） 基板キャリアとしてJEDECトレイを使用 高い位置決めピンを備えたJ-Boatキャリアを使用 PCBの最大重量は8 kg
