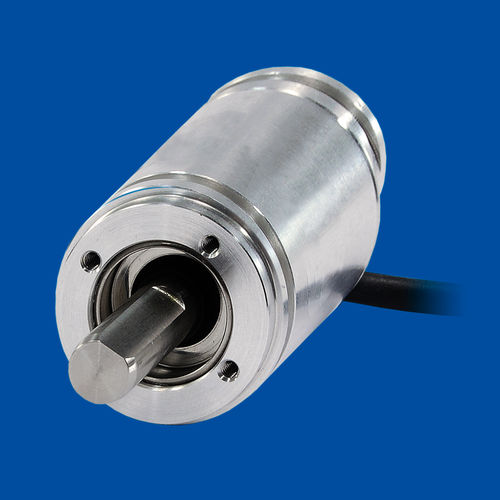

絶対角度エンコーダ posirot® PRAS3 / PRDS3磁気中実軸アナログ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- 機械的特性
- 中実軸
- 出力シグナル
- アナログ, CANopen, SSIインターフェース付き
- 材質
- アルミニウム
- 保護レベル
- IP67
- ハウジング径
36 mm
(1.42 in)- 軸径
10 mm
(0.39 in)- 分解能
最大: 0.1 mm
(0 in)最少: 0.03 mm
(0 in)- 動作温度
最大: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
詳細
360度までの絶対磁界式角度センサー。
保護等級IP67
仕様
出力 - 電圧 0.5～10 V, 0.5～4.5 V
電流4～20mA、3線式
電圧または電流出力、リダンダント
インクリメンタル・エンコーダ
SSI
CANopen
CANopenリダンダント
SAE J1939
SAE J1939リダンダント
測定範囲-アナログ0 ...15°から0 ...360°（15°刻みで選択可能）
インクリメンタル／SSI／CAN：0 ....360°
分解能 - アナログ: 0.03 % (60 ... 360°), 0.1 % (15 ... 45°)
インクリメンタル：1、2、3...1024パルス／1回転
SSI：12ビット／1回転
CAN：0.05°以下
直線性 - アナログ：±0.3 % f.s. (代表値)
インクリメンタル／SSI／CAN：±1°（代表値）
リピータビリティー：±0.1°(代表値)
ハウジング材質：アルミニウム
保護等級 - IP67 / IP69 (相手側コネクタ付きの場合のみ)
接続 - コネクターM12、5ピン
コネクターM12、8ピン
ケーブル出力、標準長さ2m
重量 - 約250g（ケーブル含まず）
---
