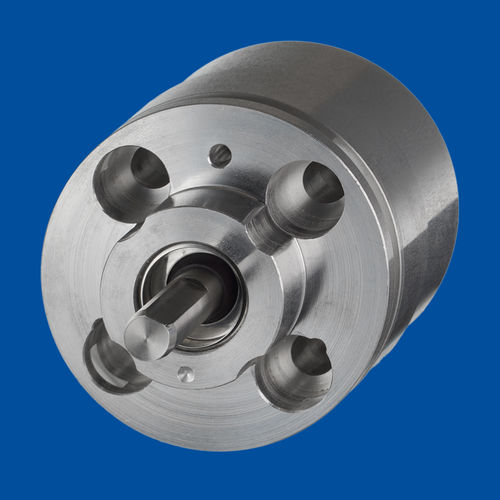

絶対角度エンコーダ posirot® PRAS5 / PRDS5
インクリメンタル磁気非接触式

絶対角度エンコーダ
絶対角度エンコーダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
絶対, インクリメンタル
技術
磁気
機械的特性
非接触式, 中実軸
出力シグナル
アナログ, 電流出力, SAE J1939, CANopen, SSIインターフェース付き
材質
ステンレススチール製
保護レベル
標準タイプ, IP67, IP69, IP68
軸径

10 mm
(0.39 in)

分解能

最少: 0.03 mm
(0 in)

最大: 0.1 mm
(0 in)

動作温度

最少: -40 °C
(-40 °F)

最大: 85 °C
(185 °F)

詳細

0~360°の絶対値を持つ磁気式角度センサーをフラットな筐体に搭載 保護等級IP67/IP69まで、オプションでIP68にも対応 仕様 出力 - 電圧 0.5~10 V, 0.5~4.5 V 電流 4~20mA、3線式 電圧または電流出力、リダンダント インクリメンタル・エンコーダ SSI CANopen CANopenリダンダント SAE J1939 SAE J1939リダンダント 測定範囲-アナログ0 ...15°から0 ...360°(15°刻みで選択可能) インクリメンタル/SSI/CAN:0 ....360° インクリメンタル:1、2、3...1024パルス/1回転 SSI:12ビット/1回転 CAN:0.05°以下 直線性 - アナログ:±0.3 % f.s. (代表値) インクリメンタル/SSI/CAN:±1°(代表値) リピータビリティー:±0.1°(代表値) ハウジング材質:ステンレススチール EN 1.4404 (AISI 316L) 保護等級:IP67/IP69(相手側コネクタのみ装着時) オプションでIP68 接続:コネクタM12、5ピン コネクターM12、8ピン ケーブル出力、標準長さ2m 重量 - 約500g(ケーブルなし)

---
