最大150MS/sデジタイザ 6084-2105
1チャンネル2チャンネル14ビット

最大150MS/sデジタイザ
最大150MS/sデジタイザ
お気に入りに追加する
商品比較に追加する


特徴

速度
最大150MS/s
チャンネル数
2チャンネル, 1チャンネル
特性
14ビット

詳細

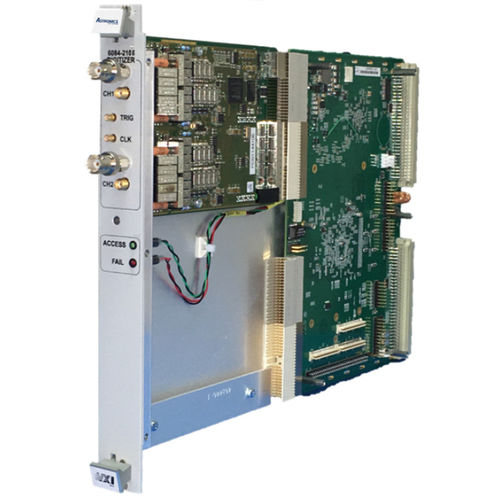

Astronics Test Systems™ 6084-2105デジタイザは、VXIモジュールです。 は、精度の向上が必要なVXIシステム、または、精度の向上が必要なVXIシステムに推奨されます。 旧式の測定器からの置き換え125 MS/s、14ビット・デジタイザ・チャネルを2つ搭載しています。低電圧レンジでの信号収集の最大帯域幅は60 MHz、32 Vpk-pk までのレンジでは32 MHzです。最大入力電圧振幅は256 Vpk-pkです。 製品情報 広ダイナミックレンジサンプリング 6084-2105デュアルチャネルデジタイザは、シングルエンド(SE)または差動(DIFF)波形を周波数60MHzまで、振幅250mVから256Vまででサンプリングします。強力な波形捕捉エンジン 6084-2105トリガ・システムは、32メガ/chのサンプル・メモリを保持しながら、ノーマル、プリトリガ、ポストトリガ(遅延)捕捉をサポートします。捕捉は、次のいずれかの方法で開始できます:ソフトウェア・トリガ、外部トリガ、チャネル1またはチャネル2の正または負のエッジによるものです。すべての入力レンジは、プログラム可能なオフセット電圧によって完全にカバーされており、必要な振幅レンジを最大の分解能でズームインすることが可能です。測定値は、250 mVpk-pk で ±1.2 mV、256 Vpk-pk で ±0.65 V の DC 精度を有しています。10 MHzでは、典型的なSNRは62 dB、THDはわずか70 dBです。 2105は、優れたDCおよびAC性能を1つの製品で実現しており、デバイスの特性評価から製造テストまでの用途で有用です。内蔵の高安定電圧源は、内蔵ソフトウェア校正の基準となります。

---

カタログ

6084-2105
6084-2105
2 ページ
