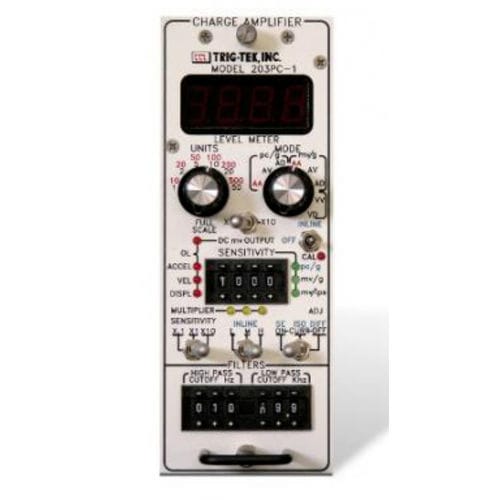

信号アンプ Trig-Tek™ 203PC-1

チャージデジタルラックマウント

Trig-Tek™ 203PC-1, -2 チャージ・アンプは、高温度環境で動作します。 焦電効果のある加速度ピックアップの場合 製品情報 Trig-Tek™ 203PC-1および203PC-2は、3 Hz～40,000 Hzの周波数帯域をカバーしています。10gの加速度出力信号を2回積分して、速度と変位を出力します。4ポジションのサムホイール感度コントロールと3ポジションのトグルスイッチは、0.100～199.9 pC/g、mV/g、mV/ipsの感度を持つピックアップに対応しています。モードスイッチにより、pC/g（AA、AV、AD）、mV/g（AA、AV、AD）、Vel（VV、VD）の選択が可能です。DC出力スイッチで "X1 "または "X10 "を選択し、"DC出力 "でg、ips、MILのいずれかを出力します。外部 "Cal "信号は，フロントパネル・スイッチまたは "Cal "コントロール入力（リアパネル）で選択できます。ローパスフィルターは100Hz〜19.9kHz、ハイパスフィルターは1〜999Hz、100Hzステップで設定可能です。フロントパネルのデジタルメーターは，フルスケール（FS）レベルを10，20，50，100，200，500 g's Pkまたは1，2，5，10，20，50 ipsまたはMILS Pkから選択表示します。203PCは、プラグイン・モジュールとしてパッケージングされています。シングル・モジュール・シャーシと6モジュール・シャーシがあります。 mV/ipsを選択すると、ICPタイプの速度ピックアップ（Curr-On）と標準的な速度ピックアップ（Curr-Off）で動作するようになります。DC出力は、X1、X10、10mV/g、100mV/ips、MILのいずれかを選択することができます。外部校正信号は、フロントパネルの「Mode」/「Units」スイッチ、または「Cal」コントロール入力（リアパネル）で選択します。
