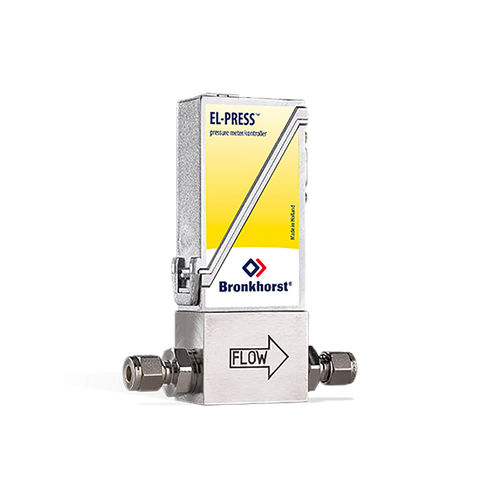

絶対圧力計 EL-PRESS P-502C

デジタルステンレススチール製電子

Bronkhorstデジタル電子圧力計シリーズは2...100mbarから1,28...64bar絶対圧または0.7...35mbarから1,28...64barゲージ圧の精密測定に適しています。これらのトランスデューサー（またはEPT）は、実績のあるコンパクトなスルーフロー設計で、ダイアフラム型ピエゾ抵抗圧力センサー、信号およびフィールドバス変換を備えたマイクロプロセッサベースのPCボード、および別置制御バルブによるオプションの圧力制御用PIDコントローラーを備えています。 EL-PRESSシリーズはデジタルPCボードを装備しており、高精度、優れた温度安定性、高速応答を提供します。メインのデジタルPCボードは計測と制御に必要な全ての一般機能を含んでいます。標準のRS232出力に加え、アナログI/Oも装備しています。オプションとして、CANopen®、DeviceNet™、EtherCAT®、PROFIBUS DP、PROFINET、Modbus RTU、ASCIIまたはTCP/IP、EtherNet/IP、POWERLINKまたはFLOW-BUSプロトコルを提供するオンボードインターフェースを取り付けることができます。 デジタル電子圧力計の主な特徴は以下の通りです： 絶対圧またはゲージ圧用 高精度と再現性 実績のあるコンパクトなスルーフロー設計 圧力制御用オンボードPIDコントローラー アナログ、RS232、フィールドバス通信 どのように機能するのか？ ブロンコストEL-PRESS圧力センサーはシリコンチップ表面上のピエゾ抵抗ブリッジです。このチップは裏面に穴が開けられており、チップ内部は圧力ダイアフラムの形状をしており、その厚みが圧力レンジを決定します。このチップに圧力がかかるとダイアフラムがたわみ、ブリッジの抵抗値が圧力に比例して変化する。
