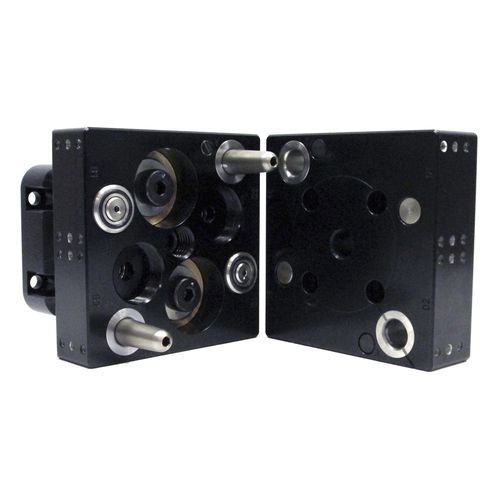

空気圧式結合器 UC-GK2

センサー用入出用マルチポート

製品概要

• 標準ATIユーティリティモジュールのクイック接続向けに設計されたユーティリティカプラ。
• モジュール取り付け用の4つの取り付け面を持つコンパクトな本体。
• ズレが発生しても確実に接続するための統合コンプライアンス機構。
• 工具側の接続有無を検出するプレゼンスセンサのオプション。
• 駆動シリンダーおよび直線アクチュエータに対応。
• 繰り返し精度の高い位置決めのための焼入れステンレス整列ピン。

製品の特長

• 標準ATIユーティリティモジュールに対応する4つの取付面。
• 位置ずれを吸収する統合X/YおよびZコンプライアンス（±4.1 mm X/Y、2 mm Z）。
• ロッキングタイプ：なし。
• チェック型コネクタを備えた2つの統合ポート。
• 産業用途に適した動作温度範囲（-28.9 °C〜65.6 °C）。
• 最小結合力：980 N。

仕様（表）
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

技術仕様

• 型番: UC-GK2
• コンプライアンスタイプ: 統合
• ロッキングタイプ: なし
• 最小結合力: 980 N
• 動作温度範囲: -28.9 °C〜65.6 °C
• モジュール取付面数: 4
• モジュールタイプ: 中
• ポート数: 2
• ポートタイプ: チェック型
• X/Yコンプライアンス範囲: ±4.1 mm
• Zコンプライアンス: 2 mm
