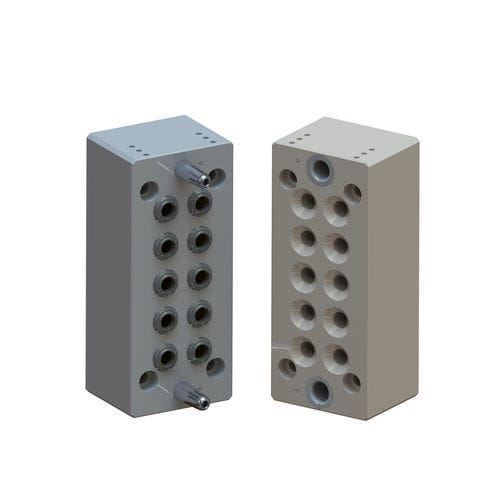

空気圧式結合器 UC-GA2

マルチポート産業用コンパクト

製品概要
UC-GA2 ユーティリティカップラーは、貫通型の空気接続を統合し、モジュール式ユーティリティモジュール用の取付フラット2面を備えています。複数のエアラインをコンパクトなカップラーで配線する必要がある中型モジュールや工場自動化向けに設計されています。

特長

• Standard ATI Utility Modules 用の取付フラット（2面）
• 貫通型エアポート 10 個を統合
• ポート接続オプション：G1/4 または 3/8 NPT
• 繰り返し組付けが可能な硬化ステンレス製位置決めピン
• 対応アクセサリとして駆動シリンダおよびリニアアクチュエータが利用可能
• ATI Drive Cylinders に取り付けるにはアダプタプレートが必要

仕様

• 型番：UC-GA2
• モジュールタイプ：Medium
• モジュールフラット数：2
• ポート数：10（貫通）
• ポート接続：G1/4 または 3/8 NPT
• 最小カップリング力：1400 N（約315 lbf）
• 動作温度範囲：-28.9 °C～65.6 °C（-20 °F～150 °F）
• 重量：4.1 kg（約9 lb）
• 位置決め：硬化ステンレス製位置決めピン
• コンプライアンスタイプ / ロックタイプ：なし

取り付けと互換性
UC-GA2 は 2 面の取付フラットを介して Standard ATI Utility Modules に取り付けます。ATI Drive Cylinders に取付けるにはアダプタプレートが必要です。取り付け前に、ポートのサイズとねじ種（G1/4 または 3/8 NPT）がシステム仕様と一致するか確認してください。対応する駆動シリンダやリニアアクチュエータについては ATI 担当者にお問い合わせください。
