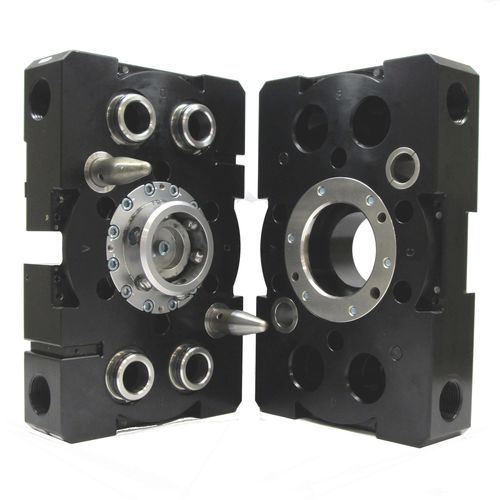

空気圧式結合器 UC-GL6L

道具用パイプロボット用

概要
UC-GL6Lユーティリティカプラは、レッジマウント型ユーティリティモジュール向けにモジュラー順応性と自動ロックを提供します。ツール側の存在検出と高流量の空気配管をサポートし、自動化システムの接続やツール交換を簡素化します。

主な特長

• 標準ATIレッジマウントユーティリティモジュール用の(4)取付面
• マスターまたはツールに装着できるモジュラー順応モジュール
• 存在およびロック状態を検出するセンサーを備えた統合ロック機構
• 駆動シリンダおよびリニアアクチュエータ対応
• 統合された4つの1" NPT高流量直通ポート；高強度ステンレス製位置決めピン

技術仕様

• 型番: UC-GL6L
• 順応タイプ: モジュラー
• ロックタイプ: 自動
• モジュール取付面: 4
• モジュールタイプ: Heavy
• ポート数: 4 (1" NPT 高流量直通)
• ポート種類: パススルー
• 重量: 17.1 kg (37.8 lb)
• 動作温度範囲: -28.9 °C ～ 65.6 °C (-20 °F ～ 150 °F)
• X/Y順応範囲: ±7.6 mm (±0.3 in)
• Z順応: -11 mm (-0.44 in)
• 機能: 統合ロック機構；ツール存在とロック状態の検出用統合センサー；駆動シリンダおよびリニアアクチュエータ対応

用途 / 互換性

• ATIレッジマウントユーティリティモジュールおよび互換マスター/ツール用に設計
• 自動化エンドエフェクタ、ツールチェンジャー、ユーティリティ配分システム向け
