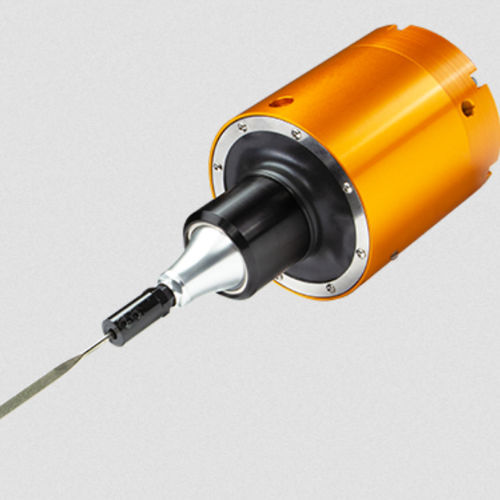

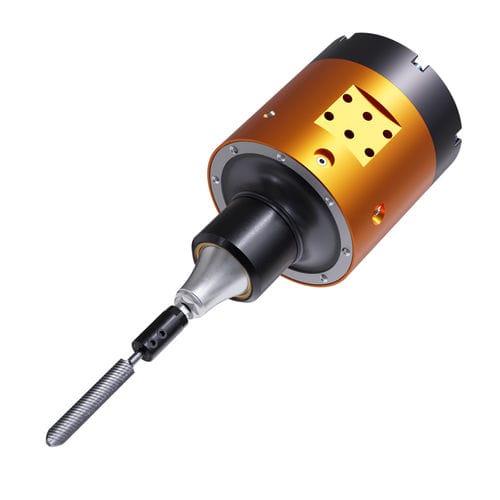

空圧式デバリング CRT-12-5

金属用プラスチック用

製品概要
CRT-12-5 往復式やすりは、狭い箇所での分模線やバリ除去に適しており、振動やチャタリングが少ない空気式往復運動を提供します。内蔵のコンプライアンスと可変切削力により、ロボット統合が簡素化され、手作業に比べサイクルタイムを短縮できます。

主な特長

• 分模線やバリの除去に特化、狭所での作業向け
• オイルドエアによる空気式往復駆動
• エッジのバリ取りにより手作業よりサイクル短縮が可能
• 内蔵コンプライアンスによりロボットのプログラミング負荷を低減
• 切削力を稼働中に調整可能
• ロボットアームの側面または背面パターンへ取り付け可能
• 各種産業用仕上げ材ややすり形状に対応
• チャタリングや振動が最小限

仕様

• 機種番号: CRT-12-5
• エア接続（コンプライアンス）: 5/32 in (4 mm)
• エア接続（スピンドル）: 3/8 in (10 mm)
• コレット: 5 mm
• コンプライアンス力範囲: 18 N – 62 N (4–14 lbf)
• コレットでのコンプライアンスストローク: 8.1 mm (0.32 in)
• 推奨コンプライアンスストローク: 4.1 mm (0.16 in)
• 最大速度: 12,000 回/分（SPM）
• モータータイプ: 空気式往復
• 空気消費量（無負荷）: 1.5 CFM
• 空気消費量（負荷時）: 6 CFM
• 取付機能: 側面および背面パターン
• 重量: 3.1 kg (6.8 lb)

設置と統合

• ロボットアーム取り付け用の側面または背面パターン
• 内蔵コンプライアンスによりロボットプログラミングの簡素化が可能
• 運転中の切削力調整で工程調整が容易
• 一般的なロボットエンドエフェクタや治具と互換

用途

• 鋳造品や成形品のロボットによるエッジ仕上げ・脱バリ
• 狭い形状での分模線、バリ、エッジの除去
• 手作業による脱バリ作業の置換による生産性向上
