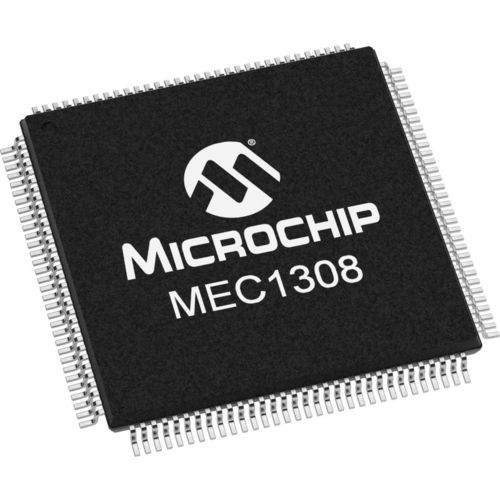

アナログマイクロチップ MEC1308

MEC1308は、64KバイトRAM、1KバイトBoot Rom、16バイトバッテリーパックレジスタを備えた高性能8051ベースのキーボードシステムコントローラを内蔵したノートブックI/Oコントローラです。 64KバイトRAMはHOST/8051 SPIメモリインターフェイス経由でロードされ、スイッチドSPIフラッシュ構成またはパラレル共有シリアルペリフェラルインターフェイス(SPI)フラッシュ構成でコンフィギュレーションできます。4つのPS/2ポート、デバッグポート用の16C550A互換の2ピンUART、Vista用のコンシューマ赤外線レシーバ、コントローラごとに2つのポートを選択可能な2つの8584スタイルのI2C/SMBusコントローラ、およびシリアルIRQペリフェラルエージェントインタフェースを備えています。MEC1308は、「インスタント・オン」とシステム・パワー・マネージメント機能を提供するために、2つの独立したパワー・プレーンを備えています。さらに、MEC1308は洗練された電源制御回路（PCC）を内蔵しています。 ファミリー部品 MEC1308-NU MEC1308-NU-TR 製品の特徴 8051システムコントローラ 32ビットARMシステムコントローラ 132 DQFNパッケージ 外部SPIフラッシュ 64KB RAM 18x8キーボードスキャンマトリックス 7つの追加汎用出力ピン 4つのSMBusポート 4アナログ・デジタル変換チャンネル 4 LED 2個の低消費電力タイマー
