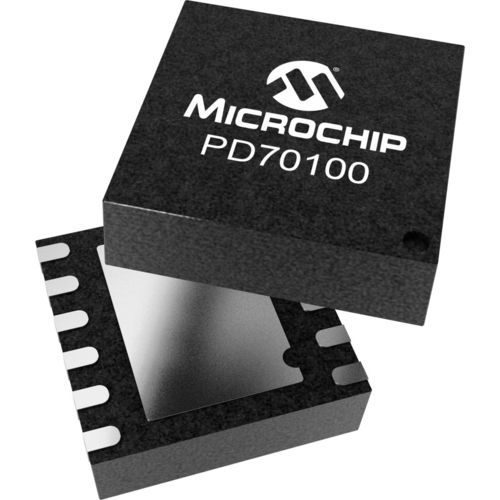

プログラム可能マイクロチップ PD70100

アナログ

PD70100デバイスはMicrochip社のPower over Ethernet（PoE）パワードデバイス（PD）シリーズの一部です。このデバイスは、単一の12ピンパッケージで統合された電力とアナログデータを伝送します。このデバイスはPDで使用され、次世代ネットワークデバイスが同じケーブルで電力とデータを共有することを可能にします。マイクロチップ社のPD70100は、IEEE 802.3af Type 1規格に準拠したPDアプリケーション向けに最適化されています。このICファミリのコンポーネントは屋内と屋外の両方のアプリケーションで使用できます。 このデバイスファミリは、以下のようなすべてのPD側規格に適合しています： - 検出 - 分類 - 突入電流リミッタ、過電流保護機能付き絶縁スイッチ内蔵 さらに、デバイスはDC/DC入力コンデンサ用の放電機構を備えており、RJ-45プラグが短時間で切断・再接続された場合でも、迅速な再検出が可能です。 製品の特徴 IEEE 802.3afタイプ1アプリケーション対応設計 PD検出およびプログラム可能な分類シグネチャー 検出後のシグネチャ抵抗切断 0.6O絶縁スイッチおよび突入電流リミッター内蔵 検出時のオフセット電流は10 µA未満 単一DC電圧入力（37V～57V） 広い動作温度範囲：-40℃～85 オンチップ熱保護 12ピン、3×4mm DFN MSL3、RoHS対応
