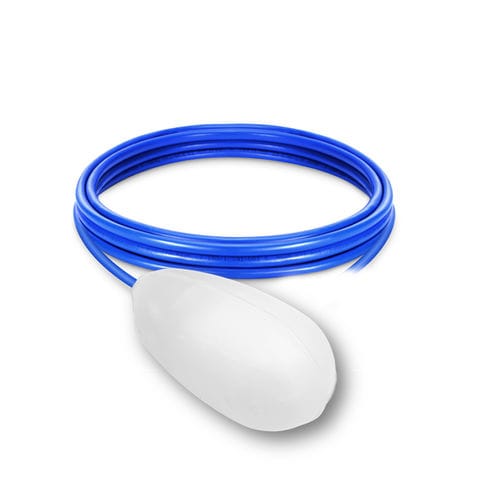

チルトレベルスイッチ AQUA MEDIUM EP

フロート式水ポンプ操作用

製品概要
AQUA MEDIUM EP は飲料水用途向けに ACS 認証を取得したフロート式レベルスイッチです。衛生基準に適合する材料と内部ステンレス製バラストを採用し、貯水槽やコンパクトなポンプ設備での精密な水位制御に適しています。

動作原理
フロートが液位に追従し、所定の位置に達すると内部の機械式スイッチが傾いて回路を開閉します（COM/NO/NC による選択式）。ポンプの自動化や上限/下限アラームに対応し、最小/最大レベル制御のために二台併用可能です。

用途および制限

• 主用途：飲料水（人の消費用）
• 典型的適用：貯水槽、ポンプステーション、静水条件のコンパクト設備
• 攪拌のある液体、撹拌機がある設備、貯水塔での使用には不適
• 攪拌のある液体には ATS 165 EP（ACS 認証）を選択。複数ポンプ制御で調整可能なステンレスバラストを要する場合は SOBA EP（ACS 認証）を推奨。

利点

• 飲料水用途に適した衛生設計と ACS 認証材料。
• 水位検出とポンプ制御のためのコンパクトで経済的なソリューション。
• 内部バラストにより静水条件で安定した動作。

技術仕様

• 切換角：±10°
• 許容流体密度：0.95～1.05 kg/dm³
• 電源：12、24、48 VAC/VDC、構成により最大 250 VAC（50/60 Hz）
• 遮断電流：16 (6) A（抵抗負荷 16 A、誘導負荷 6 A）
• ハウジング：ポリプロピレン共重合体（ACS 認証）
• ケーブル：3 x 1 mm² EPDM（ACS 認証）。長さ：5、6、10、13、15、20、25、30 m
• フロート重量（ケーブル除く）：400 g
• バラスト：230 g ステンレス AISI 316L（内部）
• 寸法：高さ 140 mm - 直径 70 mm
