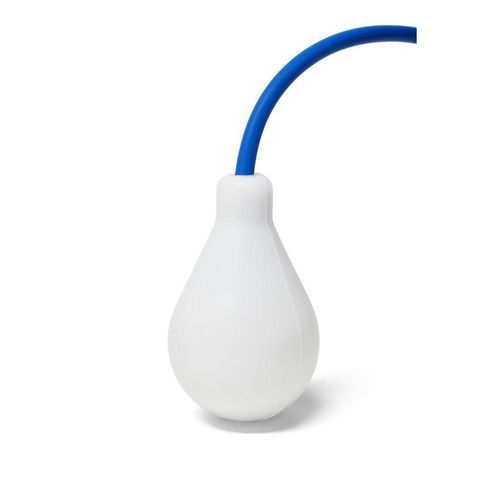

フロート式レベルスイッチ AQUA XL EP

水ポンプ操作用オーバーフロー防止用

概要
AQUA XL EP は飲料水用途向けに設計された ACS 認証のフロート式液位スイッチです。内部バラストと ACS 準拠の材料を採用し、飲料水と接触する用途での衛生性を確保しつつ、ポンプ制御やレベル警報に対して機械式の確実な動作を提供します。

主な用途
飲料水ポンプ場、貯水タンク、浄水システムに適合。ACS 認証およびハロゲンフリーケーブルが求められる鉄道、造船、産業用水ネットワークなどの環境にも対応します。

動作原理
フロートは液位とともに上下し、作動位置に達すると内部のメカニカルマイクロスイッチを傾けて回路を開閉します。3芯ケーブル（COM、NO、NC）を備え、配線時に給水／排水の動作を選択可能です。最小・最大レベルを管理するために2台併用できます。

動作モード

• 排水モード：フロートが上位でポンプを作動（オーバーフロー保護）し、タンクが空になると回路を遮断してポンプを保護します。
• 給水モード：低位置で回路が閉（NC）し、ポンプを起動してタンクを満たします。

制限事項と推奨
攪拌が強い液体（撹拌機がある場合）や水塔での使用は推奨しません。乱流がある場合は ATS 165 EP（ACS 認証）を選択してください。ステンレス製調整可能なバラストを備えた SOBA EP（ACS 認証）は複数ポンプ制御に適しています。攪拌や注排水流量により切替動作が変わる場合がありますが、内部バラストにより±10°の固定切替角が確保されます。

取付けと配線
フロートはケーブル被覆で吊り下げます。確実な固定には FIXCAB アクセサリを使用してください。被覆を損傷する結束バンドや鋭利な部材は避けてください。電気接続はタンク外の防水ボックスで行い、浸入を防いでください。ケーブル延長は互換性のある信号用ケーブルで行い、タンク内の接続を避けるために特注長さの対応が可能です。

仕様

• 切替角：±10°
• 使用可能流体密度：0.95–1.05 kg/dm³
• 許容使用圧力：2 bar
• 最高温度：70 °C
• 保護等級：IP68
• 外装材質：二等錐形ポリプロピレン共重合体
• ケーブル：3 芯 1 mm²、PVC 被覆、ACS 認証、ハロゲンフリー
• 本体重量（ケーブル除く）：約 775 g
• バラスト：内部鋳鉄
• 寸法：高さ 165 mm — 直径 100 mm
• ケーブル長：5、6、10、13、15、20、25、30 m（別注可）
• 切替行程（参考）：X ≈ 17–20 cm（データシート参照）
• 電気特性：遮断能力 16 (6) A（16 A 抵抗負荷；6 A インダクティブ）〜250 VAC；その他構成は技術資料参照。
