穴用ジャッキ

ハイドロニューマチック式15トン持ち上げ用

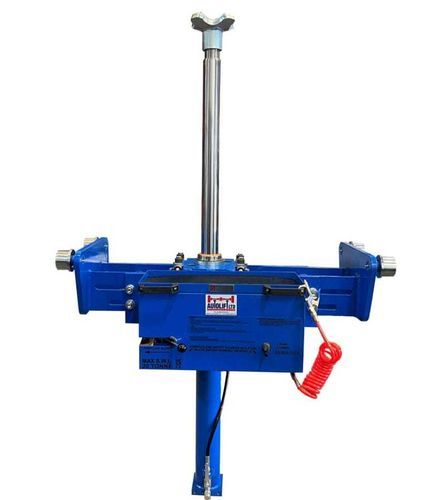

調整式単ラムピットジャッキ（15トン）は、商用車のリフト作業向けに設計された完全調整式のピットジャッキで、750 mmの長い油圧ストロークと3つのフレームサイズにより幅広いピット寸法に対応します。

主な特徴

• 許容荷重：15トン。
• 750 mmの揚程を持つ両作用油圧シリンダー、クロムめっきロッドおよび高度なシール技術を採用。
• フレームサイズはSmall、Medium、Largeの3種類で、ピット調整範囲が広い。
• 迅速作動のエアポンプによる高速操作。
• エアーオーバーオイル方式の油圧設計により性能向上とシリンダー寿命の延長を実現。
• 作業時のピット内移動を容易にする人間工学的ハンドル。
• 作業中の工具や部品の保管に便利なツールトレイ。
• 安全対策は三重構造：安全降下弁、破裂防止弁、ラムロックオフハンドル。セキュリティストラットはオプションで後付け可能。
• 各ユニットはUKCA / CE表示済みで、EU指令に準拠。
• 保証期間：5年（適用条件あり）。
• 標準供給品：125 mmエクステンション×1、V型アダプター×1、ディッシュヘッドパンジー×1、リアアダプタラックホルダー、エアブローガン。

フレームサイズとピット調整範囲

• Small：ピット最小 750 mm — ピット最大 1030 mm
• Medium：ピット最小 860 mm — ピット最大 1160 mm
• Large：ピット最小 1110 mm — ピット最大 1410 mm

追加製品情報

• ビーム：ピット幅750 mm〜1400 mmをカバー（ピット幅に応じてフレームサイズを選択）。
• 車輪：ビームはニードルローラーベアリングを備えた4輪で移動；平らなピット縁には平行ホイールを標準装備；RSJ支持レール用にテーパーホイールを用意；スプリング式ホイールはオプション（負荷時に後退して位置をロック）。
• パワーパック：高出力の手動ポンプが必要な油圧流量を供給。
• ラム：750 mmストローク、ホース破裂防止弁と視認確認用の90°遮断弁を装備。
• 保証と試験：Machinery Directive 98/37/ECおよびBS EN 1494:2001に準拠して設計・製造；各ユニットは完全に試験され、シリアル番号が付与され、試験証明書が添付されます。
• アクセサリー：13T伸縮式スプレッダービーム、13T固定スプレッダービームが利用可能。

技術仕様

• 容量：15トン
• 油圧ストローク：750 mm
• フレームサイズ：Small / Medium / Large（上記のピット最小/最大を参照）
• 付属品：125 mmエクステンション、V型アダプター、ディッシュヘッドパンジー、リアアダプタラックホルダー、エアブローガン
• 安全装置：安全降下弁、破裂防止弁、ラムロックオフハンドル（セキュリティストラットはオプション）
• 駆動/作動方式：エアーオーバーオイル油圧システム、迅速作動エアポンプ（手動ポンプ パワーパック）
• 規格：UKCA / CE表示；Machinery Directive 98/37/ECおよびBS EN 1494:2001に準拠；試験証明書およびシリアル番号付きで提供
• 保証：5年（規約適用）
