穴用ジャッキ

ハイドロニューマチック式15トン持ち上げ用

製品概要

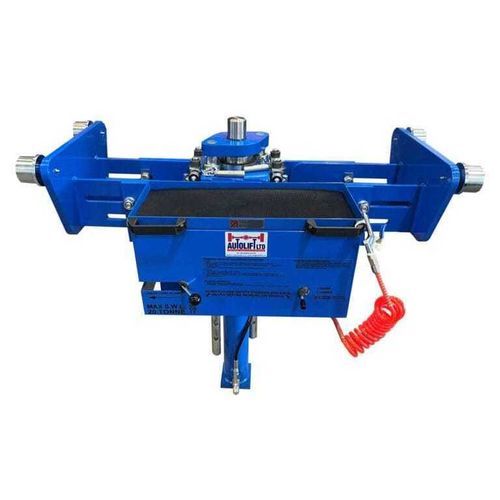

15トン調整式シングルラムピットジャッキ（セキュリティストラット付）は英国製で、作業ピット環境での商用車の揚重用途向けに設計されています。エアーオーバーオイルの油圧システムと複数の独立した安全機構を備え、標準で実用的なアクセサリーパックが付属します。

主な特長

• 定格荷重：15トン。
• 揚程：750 mm（ダブルアクティング油圧シリンダー）。
• 高速作動のエアーポンプ、エアーオーバーオイル設計により性能向上とシリンダー寿命の延長を実現。
• ピット内での位置決めを容易にする人間工学に基づいたハンドル。
• 作業中の工具や部品へのアクセスに便利なツールトレイ。
• 4重の安全機構：安全下降バルブ、耐破裂バルブ、ラムロックオフハンドル、手動式セキュリティストラット機構（ストラットにピンを挿入して誤降下を防止）。
• 標準付属品：125 mm延長1個、Vヘッドアダプター1個、皿型ヘッドアダプター1個、リアアダプタラックホルダー、エアーブローガン。
• UKCA / CE マーク取得。CE規則に適合。
• 保証：5年（条件が適用されます）。

調整範囲（フレームサイズ）

• Small — ピット最小: 750 mm — ピット最大: 1030 mm
• Medium — ピット最小: 860 mm — ピット最大: 1160 mm
• Large — ピット最小: 1110 mm — ピット最大: 1410 mm

製品構成と設計ノート

• ビーム：750 mm〜1400 mmのピット幅に対応（用途に応じてフレームサイズを選択）。
• ホイール：ニードルローラーベアリングを備えた4輪で滑らかな移動を実現；平らなピット端部用に並列ホイールが標準；RSJ支持レール用にテーパー付きホイールを用意；荷重時に位置をロックするスプリング式ホイールはオプション（要望に応じて）。
• パワーパック：シリンダーに必要な流量を供給する高出力の手動/エアーポンプ。
• ラム：クロムめっきロッドと最新のシール技術；ホース破裂防止バルブおよび位置を視認できる90°遮断バルブを装備。
• 各ユニットは完全に試験済みでシリアル番号が付与され、試験証明書が付属；設計・製造は機械指令および関連規格に準拠。

技術仕様

• 容量：15トン。
• 揚程：750 mm（ダブルアクティング油圧シリンダー）。
• フレームサイズ／ピット調整範囲：Small（750–1030 mm）、Medium（860–1160 mm）、Large（1110–1410 mm）。
• 標準付属品：125 mm延長×1、Vヘッドアダプター×1、皿型ヘッドアダプター×1、リアアダプタラックホルダー、エアーブローガン。
• 安全機構：安全下降バルブ、耐破裂バルブ、ラムロックオフハンドル、セキュリティストラット機構（手動ピン止め）。
• ホイール：ニードルローラーベアリングホイール；標準は並列、オプションでテーパーまたはスプリング付。
• 油圧：エアーオーバーオイル設計；ホース破裂防止バルブ；90°遮断バルブ。
• 適合：UKCA / CE マーク取得；関連規格及びCE規則に適合（ユニットは試験済みで試験証明書付属）。
• 保証：5年（条件が適用されます）。
