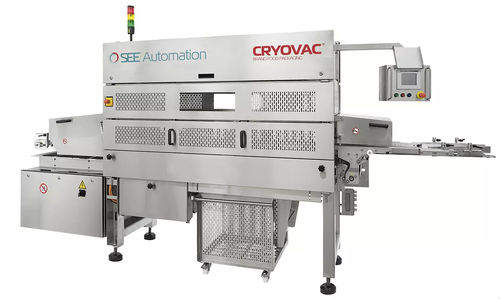

コンパクトローダー AL series

製造ライン用産業用電動式

概要
CRYOVAC®ブランドの自動式バッグローダーは、大型・重量物の食品を一次包装用に準備する工程で生産効率を向上させます。AL75およびAL101はそれぞれスライス用ロールと鮮肉向けの高速袋詰めシステムであり、CL20は40 lb（約18 kg）のチーズブロックをガセットポーチに挿入する専用機です。完全自動の包装ラインの構成要素として設計されており、重量物移動時の反復動作や高負荷姿勢に伴う労働リスクを低減します。これらのシステムはコンベヤー、真空システム、ターン機と統合可能で、保守が容易で製品切替も迅速に行えるよう設計されています。

製品概要
スライス用ロール、燻製・加工肉、ハム、チーズの包装に対応する高速の完全自動袋詰め機。反復的で労働集約的な手作業による投入を排除し、作業者の安全性、製品の位置決め、ラインの一貫性を向上させます。

特徴と利点

• 資源配分の改善
• 反復作業や高負荷姿勢を排除することで労働災害リスクを低減
• 製品・袋の切替が迅速かつ簡単
• 操作しやすいオペレータ画面
• 一次包装工程を自動化するため他設備との統合を想定した設計

モデルの特長と対象製品

• AL75：スライス用ロールや小型製品向けの高速モデル。
• AL101：大きめの切断物や一次カットの鮮肉向けに設計。
• CL20：40 lbのチーズブロックをガセットポーチに挿入する専用機。

仕様 - CRYOVAC® AL75
パッケージサイズ - 幅：5” – 14” (130 – 350 mm); 長さ：8” – 23” (200 – 600 mm)
製品高さ - 2” – 6” (50 – 170 mm)
最大製品重量 - 15 lbs
速度 - 最大45 ppm
電気電圧 - 3相, 400/460 V, 50/60 Hz
空気要件 - 0.6 MPa (6 bar), 25 CFM, ½” 専用ライン
対象製品 - スライス用ロール、ハム、チーズ

仕様 - CRYOVAC® AL101
パッケージサイズ - 幅：9” – 17.7” (229 – 449.5 mm); 長さ：最大33.5” (850 mm)
製品高さ - 6” – 6.5” (150 – 170 mm)
最大製品重量 - 44 lbs
速度 - 最大23 ppm
電気電圧 - 3相, 380/480 V, 50/60 Hz, 20 AMP
空気要件 - 0.6 MPa (6 bar)
対象製品 - 大型または一次カットの鮮肉

仕様 - CRYOVAC® CL20
パッケージサイズ - 幅：11” (277 mm); 長さ：24” (620 mm); ガセット：7” (187 mm)
製品高さ - 7” – 8” (180 – 210 mm)
最大製品重量 - 40 lbs
速度 - 1分あたり2サイクル
電気電圧 - 3相, 380/480 V, 50/60 Hz, 20 AMP
空気要件 - 0.6 MPa (6 bar)

仕様 / 技術仕様

• 準拠：システムは食品包装に関するFDA要件に準拠しています（証明書は要請に応じて提供可能）。
• 統合：コンベヤー、真空システム、ターン機、ラベルプリンタ、シュリンクトンネルと容易に統合でき、完全統合された包装ラインを構築可能。
• 保守：モデルはCRYOVAC® Advanced Maintenance Program（予防保守オプション）の対象となります。
• 切替：製品および袋の切替が迅速かつ容易で、操作画面も使いやすい設計。
• 性能：充填速度はモデル、パッケージサイズ、製品タイプによって異なります（上記のモデル別速度・容量を参照）。
