型材用パッケージング システム CL20

概要
CRYOVAC® ブランドのチーズブロック包装システムは、40 lb（約18 kg）ブロックのガゼット袋への取扱いと包装を行うモジュラー式のインライン自動化ソリューションです。3点セットで供給され、ブロックの受け入れ、袋の再形成、製品の挿入、袋詰めブロックの向き替えを行い、作業の一貫性を高めつつ手作業の負担を軽減します。

製品構成

• CL20 チーズブロックローダー — 成形タワーから40 lbブロックを受け取り、ステンレス製カセットを介してガゼット袋に挿入します
• RG20 バッグ再ガゼット装置 — バッグを折りたたみ、真空シール用に準備します
• UBT20 ユニバーサルブロックターン — 包装済みブロックを90°または180°回転させ、標準コンベヤより省スペースで配置します

特長と利点

• 重量ブロックの自動化により反復作業や高負荷作業による人為的リスクを低減
• バッグ内での製品位置の一貫性とシール品質を向上し、歩留まりを最適化
• 工具不要の迅速な製品・バッグ切替で稼働率を向上
• 使いやすいオペレータ操作画面で操作と診断が簡便
• ピックアンドプレース、整列シュート、バッグオープナー、グリッパー、スプレッダープレートなどのプラグインモジュールで柔軟に対応

概要 — チーズブロック取り扱い・包装機
安全性と再現性を重視した40 lbブロック向けのコンパクトな包装ラインで、ガゼット袋への正確な投入と真空シーラーや下流設備との効率的な連携を実現します。

一般仕様
食品接触用途に設計され、食品包装に関するFDA要件に準拠しています。ステンレス接触面を採用し、衛生的な運用とモジュール式の電気・空気系インターフェースを備えます。

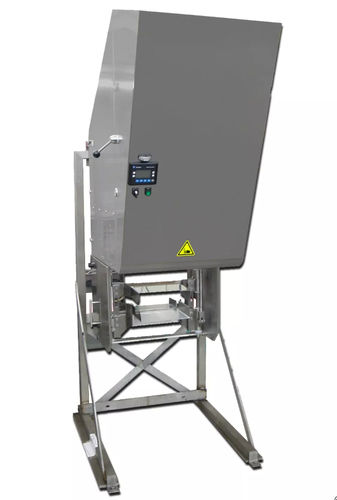

CRYOVAC® Brand CL20 自動チーズブロックバッグローダー
パッケージサイズ: 幅: 11” (277 mm) • 長さ: 24” (620 mm) • サイドガゼット: 7 3/8” (187 mm)
製品最大重量: 40 lbs (≈18 kg)
速度: 最大 2 サイクル/分
電源: 24 VDC, 2 AMP
エア要件: 90 PSIG, 10 mm ライン

CRYOVAC® Brand RG20 バッグ再ガゼット機
パッケージサイズ: 幅: 11” (277 mm) • 長さ: 24” (620 mm) • サイドガゼット: 7 3/8” (187 mm)
製品最大重量: 40 lbs (≈18 kg)
速度: 最大 6.5 サイクル/分（約400 ブロック/時）
電源: 3相, 240 VAC / 480 VAC, 60 Hz
エア要件: 90 PSIG, 10 mm ライン

CRYOVAC® Brand UBT20 ユニバーサルブロックターン
パッケージサイズ: 幅: 11” (277 mm) • 長さ: 24” (620 mm) • サイドガゼット: 7 3/8” (187 mm)
製品最大重量: 40 lbs (≈18 kg)
回転: 90° または 180°（コンパクトな製品向け）

技術仕様

• 40 lb（≈18 kg）チーズブロックの取扱い・包装向けに設計
• モジュラー式3コンポーネントシステム：CL20、RG20、UBT20
• ステンレス製カセットを介してガゼット袋をサポート
• カスタム自動化ワークフロー用の複数のプラグインモジュールを用意
• 電気および空圧要件はモジュールにより異なる（各モデルの仕様を参照）
• 動作速度：CL20 最大 2 サイクル/分、RG20 最大 6.5 サイクル/分（約400 ブロック/時）
