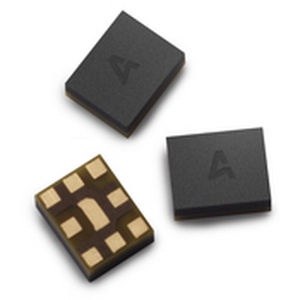

帯域通過フィルタ回路

アクティブ音響波SMD

Avago Technologies FBAR（フィルムバルク音響共振器）フィルタは、表面音波（SAW）フィルタと比較して急峻な除去曲線で優れた性能を持つバルク音響波（BAW）フィルタの一形態です。 また、FBARフィルタは0.3 ～ 0.5dB 少ない挿入損失を特長とし、最大 50mAの消費電流を低減し、バッテリ寿命と通話時間を改善します。 FBAR 技術は主流となっています。 3 年前、ほとんどのアプリケーションが3Gベースであったとき、FBARフィルタリングを使用することで恩恵を受けたのは4 〜 5 種類の異なるバンドでした。 現在、世界各地のキャリアが4G/LTEに移行するにつれて、フィルタ仕様ははるかに厳しく、多くの場合、FBARフィルタが要件を満たす最良の方法です。 この需要を満たすために、AvagoはFBAR 製品を使用して最大 15の異なる周波数帯をサポートしています。 FBARを使用することで、Avagoはマルチバンド電話を有効にしています。 Avagos FBAR 技術を使用して、世界の複数の地域で、同時にLTEの音声とデータを使用する携帯電話が可能になります。4G/LTEの周波数帯域は、多くの場合、他の周波数帯域の隣に共存しています。隣接する帯域を分離するガードバンドはほとんどまたはまったくありません。 急峻なフィルタスカートと優れた帯域外除去により、FBARは今日のスマートフォンを通常の動作に干渉する周波数の存在下で共存させることができます。
