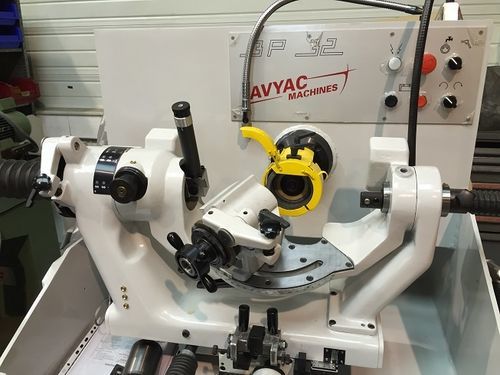

ドリルビット工具用グラインダー 3P32

手動式CBN

概要
3P32は直径Ø3〜32 mmのドリルを対象としたドリル研削機で、中古リファービッシュ、レトロフィット、または新品の形態で提供されます。ワークショップでのドリル再研削向けに設計されています。

主なポイント

• 多様性: HSS（高速度鋼）および超硬ドリル、構造用ドリル、深穴用ガンドリル、2枚刃・3枚刃エンドミル、リーマー、ステップドリルを研削可能です。
• 採算性: 例：1日あたり50本のHSSドリルを再研削する場合、平均再研削コストを基に1年以内に採算が取れる可能性があります。
• 簡便性: 逃げ角・薄肉角・切削角などの研削位置は機械的なストッパーやノッチで設定され、ノギス読み取りが不要で操作ミスを低減します。
• 速度: 研削サイクルが短く、20 mm HSSドリルで約2分程度です。
• 品質: ヘッドとコレットの高い同芯性（0.25 mmピッチの二錐形コレット）により刃先の対称性を確保。冷却液の統合により安定した研削品質を実現します。
• 経済性: 耐摩耗部品を大きめに設計しているため保守コストが低く、1つの砥石で逃げと薄肉を加工できるため砥石在庫を削減できます。
• 安全性: 世界中で数百台の導入実績がある実績ある技術です。

用途 / 研削種類
十字形、3リフト、薄板、刃先面取り、3リップ、ガンドリル等。

備考
中古リファービッシュ、レトロフィット、新品いずれでも提供。冷却装置内蔵。逃げと薄肉を1つの砥石で処理可能。高同芯性コレットシステム搭載。

技術仕様

• 外形寸法（L×W×H）：1 450×1 180×1 050 mm
• 重量：700 kg
• 対応工具径：Ø 3〜32 mm
• 主軸モーター：1.1 kW / 最大 4 700 rpm
• 砥石：Ø 100 mm – ガラス質（vitrified）、CBN、ダイヤモンド
• 冷却システム：流量 30 l/min、エマルジョン
• 研削種類：十字形、3リフト、薄板、刃先面取り、3リップ、ガンドリル
