切削工具用工具用グラインダー NC 540

ドリルビット電極彫刻工具用

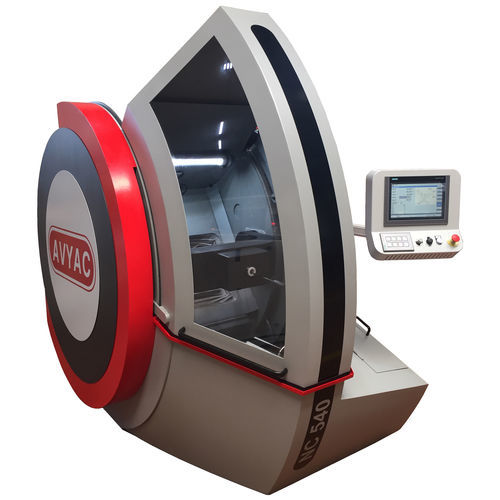

Avyac NC540 5軸CNC研削盤高精度と高生産性
生産現場やプロの研磨業者のニーズに応えるために設計されたNC540は、大型ドリルビットや切削工具HSSおよび超硬合金の研削に特化した5軸研削盤です。高い安定性を誇る構造により、工具寿命の延長に不可欠な優れた形状再現性を実現します。

技術性能と工具の汎用性
NC540は、標準で最大1000mmの長さオプションで安全ガード延長により最大2000mmまで対応可能、直径3mmから40mmまでの工具に対応できる独自の能力を備えています。
このマシニングセンタは、多種多様な工具と複雑な形状をネイティブに処理できます。
• ツイストドリル右/左ヘリックス円錐形または多面体形状の逃げ面、ウェブ薄肉化、ダブルポイントアングル。
• ガンドリル1枚刃または2枚刃、面取り、段付き、R加工、チップブレーカー付き。
• 特殊工具段付きドリル、木工用ドリルブラッドポイント、リーマ3枚刃または4枚刃、タップ、彫刻カッター、パンチ、センタリングツール。

仕様および産業用コンポーネント
信頼性は、業界をリードするブランドのコンポーネントの統合に基づいています。
• CNC制御直感的なB&RインターフェースPower Panel PPC2100または高性能オプションとしてSIEMENS SINUMERIK ONE / 840D SLタッチスクリーン制御が利用可能です。
• モーターアブソリュートエンコーダ付き同期モーター起動時のホーミング不要。
• 電動スピンドルISO 30またはHSK 63テーパー – 出力4.5kW – 回転速度3,00012,000rpm。
• インデックスプロービングマイクロメートル単位の工具検出と位置決めを実現するMarposs 3Dセンサー。
• 工具クランプ自動空圧式Schaublin W25コレットまたは直径340mmの6爪チャック。
• 研削砥石直径100150mmCBNまたはダイヤモンド。最大3個の研削砥石を同時に装着可能。

生産性と自動化
産業ワークフローにおける収益性向上という課題に対応するため、Avyac NC540は高度な自律型技術を搭載しています。
• 自動ローディング高性能重力式円形プラットフォームにより、最大90本の工具最大直径25mm最大長さ450500mmをローディング可能。
• 個別プログラミング自社開発のプラグプレイソフトウェアインターフェースにより、ローダー上の各工具に全く異なる研磨プログラムと形状を、完全自動で割り当て可能。
• 流体管理と安全性オイルまたはエマルジョンろ過システム5µm20µmカートリッジ、遠心式ミストスクラバー、および純油運転時の必須自動消火装置オプションを装備。

メーカー品質とメンテナンス
• 原産国フランスで設計・製造され、厳格な堅牢性基準に基づいて組み立てられています2000kgのフレームが最適な振動吸収を保証。
• リモートメンテナンス統合型産業用モデムETIC TELECOM M2Meシステムにより、技術チームによる迅速なリモート診断が可能となり、機械のダウンタイムを大幅に削減します。
