切削工具用工具用グラインダー NC 18

ドリルビット電極彫刻工具用

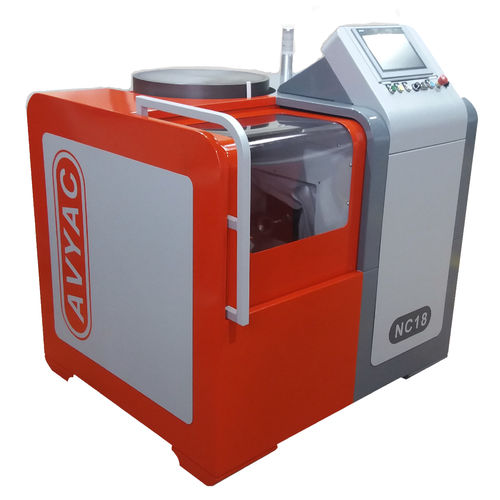

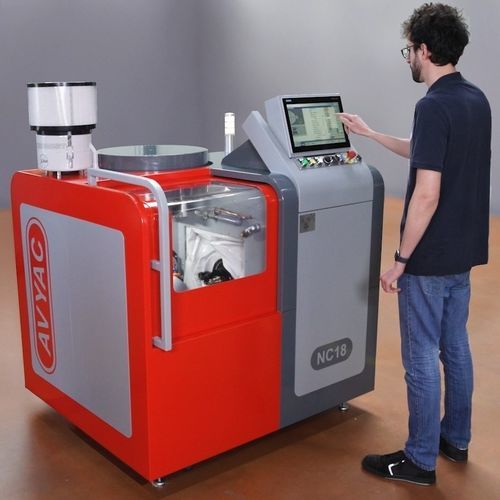

NC18は、ドリルや円筒形工具超硬合金および高速度鋼の量産または再研磨向けに設計された、超小型5軸自動研削ソリューションです。フランスのAvyac Machines社によって開発されたこの装置は、超短ストロークのキネマティクスと完全自動化を組み合わせることで、設置面積あたりの生産性を最大化します。

技術仕様および加工能力
NC18は、棒材旋削加工および精密加工工場のニーズに応えるため、以下の厳格な仕様を備えています。

• クランプ能力標準構成W12コレットでは直径18mm、オプションで最大14.5mmまで拡張可能W20コレットまたは6爪チャック。

• 最大工具長最大320mm構成によっては350mm。

• 駆動装置と研削砥石2.2kWの加圧密閉型電動スピンドル60009000rpmが、中間部品を介さずに直径100mmのダイヤモンド砥石またはCBN砥石を直接駆動し、絶対的な同心度を保証します。

• 省スペース設計1400×1200×1500mmのコンパクトなサイズと1000kgの重量により、あらゆる生産ラインへの組み込みが容易です。

自動化、高精度、そして高品質コンポーネント信頼性
NC18の信頼性は、世界的な業界リーダーの実績ある技術に基づいています。

• 最先端のCNC制御標準装備として直感的なB&RインターフェースPower Panel PPC2100が選択可能。また、タッチスクリーン式の高性能SIEMENS SINUMERIK ONE / 840D SL制御システムもオプションで選択可能です。


・マイクロメートル精度のプロービングとインデックス機能MARPOSS社製高精度プローブ精度5ミクロンとデュアルスタイラスを統合し、ドリル長、フルート幅、フルートリップ位置を自動検出します。

・生産の自律性最大300本の工具を収納可能な自動重力式ロータリーローダーに加え、80リットルのクーラントタンク流量60リットル/分と消火システムを内蔵。純油を使用した自律運転に不可欠です。

幾何学的形状の多様性と収益性
Avyacの組み込みソフトウェアにより、オペレーターはごく短時間のトレーニングプラグアンドプレイ方式で、単一の標準研削砥石を用いて多種多様な形状をプログラムできます。

• 対応工具ツイストドリル円錐研削またはファセット逃げ研削、3枚刃ドリル、ステップドリル、フラットドリル、タップ、深穴ドリルガンドリル、14枚刃エンドミル、センターポンチ、ポンチ、タングステン電極、彫刻工具。

• 運用コストの削減段取り時間の劇的な短縮、サイクルタイム短縮のための最適化された5軸キネマティクス、切削刃の形状を維持するオイル中への穏やかな空圧工具排出。
