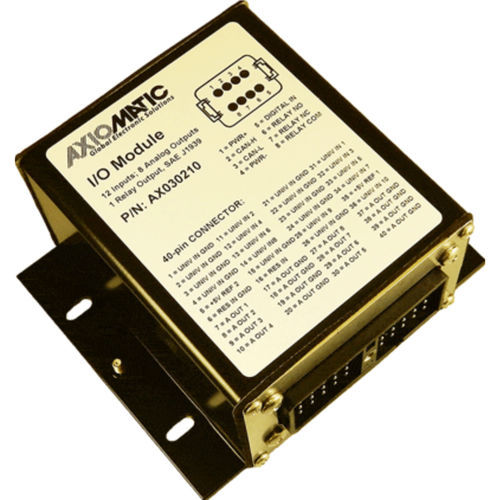

デジタル入出モジュール AX030210

アナログCAN回路CAN

12入力、8アナログ、1リレー出力のCAN I/Oモジュールは、CANバスにI/Oを追加することで、マシン制御ネットワークを拡張できます。コントローラは、バス上のユーザー定義通信用に1つの絶縁CANポートを備えています。最大10個のアナログ（0-5 V、0-10 V、0-20 mAまたは4-20 mA）、デジタル、PWM、パルス（周波数またはRPM）、またはカウンタ入力を受け付けます。外部センサーに電源を供給するために、2つの電圧基準（+5Vまたは+10Vとしてユーザーが設定可能）が提供されます。デジタル入力と抵抗入力により、インターフェースを追加できます。各入力は、入力値を測定し、SAE J1939 CANネットワークにデータを送信するように構成することができます。I/Oモジュールは、8つのアナログ出力（0-5 V、0-10 V、+/-5 V、+/-10 V、0-20 mA、4-20 mA）と1つのForm Cリレー出力を提供します。診断メッセージは、入力または出力のステータスについてCANネットワーク経由で提供されます。12Vまたは24V電源入力部に加え、堅牢なIP67定格の筐体は、発電や大型エンジンのアプリケーションに適しています。 仕様 入力 0-5V、0-10V、 スイッチなどへのインターフェース用デジタル入力 センサーまたはディーゼルエンジンECMからの16ビットカウンター入力 抵抗入力1点 25Ω～250kΩの範囲で自己校正可能 1デジタル入力（アクティブHighまたはアクティブLow） 出力 0～5V、0～10V、+/-5V、+/-10V 2 +5V/+10V 動作電圧 公称12VDCまたは24VDC（9～32VDC電源範囲） 制御ロジック ステンレス鋼エンドプレート付きアルミ押し出し材 接続 40ピンTE DeutschコネクタP/N：DRC13-40PA 8ピンTE DeutschコネクタP/N：DT13-08PA 動作温度 -40～85 ºC -40～185 ºF ユーザー設定可能 Axiomatic電子アシスタント、P/N：AX070502またはAX070505K アプリケーション 発電 定置電力
