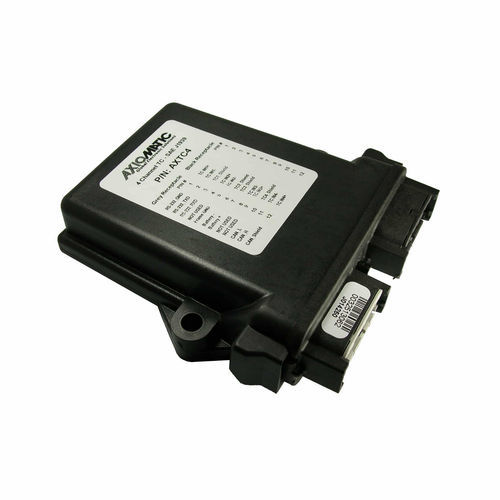

温度測定用モジュール AXTC4

電子式熱電CAN回路

熱電対モジュールは、タイプJ、K、またはTの熱電対を最大4チャンネルまでモニターします。温度情報はSAE J1939 CANバスを介してエンジン制御システムに提供されます。温度情報には、排気温度、巻線温度、流体温度の監視が含まれます。すべてのチャンネルは完全に絶縁されており、同時に温度を測定します。電源が投入されると、温度データは自動的にCANバス経由で送信されます。セットアップ中、オペレータはAxiomatic Electronic Assistantを介してコントローラを設定し、さまざまなアプリケーションに対応できます。内蔵診断機能により、オープンワイヤーフォールト検出のフラグを立てることができます。CAN通信は、SAE J1939プロトコルの絶縁CANインターフェースを介して行われます。 仕様 250 kビット/秒 動作電圧 公称12Vまたは24Vdc 絶縁 チャンネル間の完全絶縁、CANライン、他の入力、電源からの絶縁 エンクロージャー 高温ナイロンハウジング、TE Deutsch PCBエンクロージャー（EEC-325X4B） 4.62×5.24×1.43インチ 117.42 x 133.09 x 36.36 mm 接続 ドイツDTMシリーズ24ピンレセプタクル（DTM13-12PA-12PB-R008） 使用温度 -40～85 ºC -40～185 ºF 用途 発電機 Se
