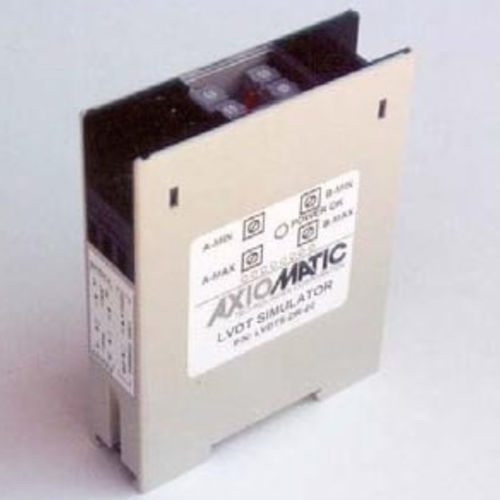

シミュレータ LVDTS-DR-02

LVDT/RVDTシミュレータは、LVDT（リニア可変差動トランス）またはRVDT（ロータリー可変差動トランス）センサのテストに使用します。0～10VDCのコマンド信号入力と励磁（ドライブ入力）を使用し、1～5VACの2つのシミュレーション出力を提供します。内蔵の3kHz発振器を別の励磁源として使用することもできます。両出力は完全に絶縁されています。 電源入力はDC4～32Vです。入力電圧が0～10VDCから増加すると、出力電圧Aは1～5VACに増加し、出力電圧Bは5～1VACに減少します。オフセット（最小値）とスパン（最大値）の工場出荷時の設定は、ユーザーによる調整が可能です。入出力間の位相差は60度です。 電源が入っているかどうかはLEDで表示されます。ユニットはコンフォーマルコーティングされており、DINレールマウント筐体で入手可能。 仕様 入力 0-10VDCコマンド信号入力 2-10VACドライブ入力（公称5VAC） 出力 2シミュレーション出力 1-5VACおよび5-1VAC 入出力信号間に60°の位相差 1発振器出力 3kHz、3VAC 整定時間 30ミリ秒 動作電圧 4-32 VDC 筐体 最大16A定格電流 ポリカーボネート 75 x 98.5 x 22.5 mm（幅x高さx奥行き） 2.95 x 3.87 x 0.88インチ 接続 ネジ端子 14-24 AWGワイヤーに対応 コンフォーマルコートPCB 動作温度 -40 から 85 ºC -40 から 185 ºF
