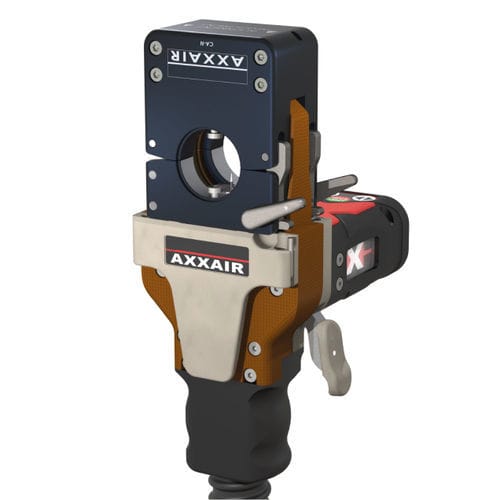

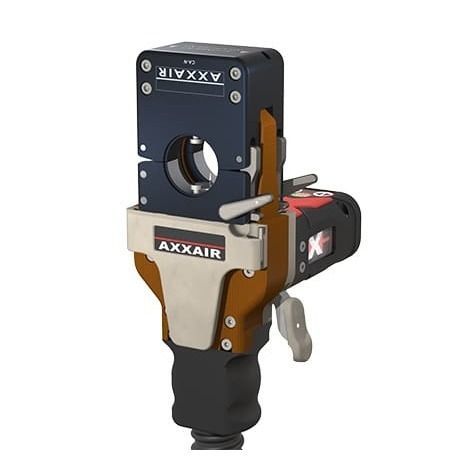

空冷式溶接ヘッド SAMX-17

高精度精密金属接合チューブ用

概要
AXXAIR SAMX-17 Microfit 密閉型溶接ヘッド（カセット式）は、各種チューブおよび継手構成に対して高精度かつ再現性のある溶接を実現するよう設計されています。チューブ外径 3 ～ 17.2 mm（0.118–0.625 in）に対応し、チューブ間、チューブと継手、継手間の溶接に適しています。半導体、航空宇宙、医薬品分野などでの使用に向きます。

主要データ
チューブ外径範囲: 3 – 17.2 mm / 0,118 – 0,625 in
冷却方式: 空冷
ケーブル: 8 m / 26 ft

製品の利点

• 3 mm（1/8 in）以上のチューブおよび継手に対応する広い互換性。
• チューブ–チューブ、チューブ–継手、継手–継手の柔軟な溶接構成。
• 使用率: 70 A @ 50%、80 A @ 40%、最大電流 100 A。
• グリース不要の設計でクリーンルーム環境に適合。
• 不活性ガスの最適化拡散により溶接変色を最小化。
• 過締めの心配なくカセットを確実に保持する一定力ロッキングレバー。
• 保守、電極調整、ジョー位置決めのための本体内蔵ツールを装備。

追加機能
携行と素早いアクセス用のベルトフックを装備。
分解、電極交換、ジョーの位置決め用の一体型ツール。
チューブの変形を防ぐ最適化されたカセットクランプ。
過締めのない安定したカセット保持を実現する一定力ロッキングレバー。

仕様
品番: SAMX-17
説明: Microfit 密閉型溶接ヘッド、ケーブル 8 m、空冷式
チューブ径: 3 – 17.2 mm / 0,118 – 0,625 in
電極径: 1.0 mm / 0.04 in
ケーブル装着時重量: 5.5 kg / 12 lb
使用率 (50%): 70 A
使用率 (40%): 80 A
最大溶接電流: 100 A
使用温度: 0 °C ～ 40 °C (32 °F ～ 104 °F)
電源: AXXAIR SAXX 電源ユニット

技術仕様

• 品番: SAMX-17
• チューブ外径範囲: 3 – 17.2 mm (0,118 – 0,625 in)
• 冷却: 空冷
• 電極径: 1.0 mm (0.04 in)
• 付属ケーブル: 8 m / 26 ft
• 重量 (ケーブル含む): 5.5 kg / 12 lb
• 使用率: 70 A @ 50%、80 A @ 40%
• 最大溶接電流: 100 A
• 使用温度: 0 °C ～ 40 °C
• 互換性: AXXAIR SAXX 電源ユニット
