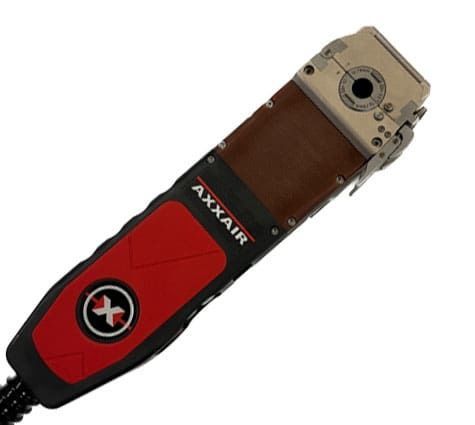

水冷式溶接ヘッド X-750 series

オービタルチューブ用マイクロ接合用

概要
AXXAIR X-750は、狭所やアクセスの難しい箇所でのチューブおよびマイクロフィッティングの溶接向けに設計された軌道式マイクロフィット閉鎖型溶接ヘッドです。水冷構造かつ無潤滑部品により、半導体、航空宇宙、製薬などのクリーンルームや高純度環境での使用に適しています。クイックコネクト方式によりセットアップと保守が容易で、高い稼働率での運転に対応します。

主な情報
チューブ外径範囲: 0.118 – 0.75" / 3 – 19.05 mm
冷却方式: 水冷

仕様（表）
部品番号 — X-750E — X-750MIE
説明 — マイクロフィット閉鎖型溶接ヘッド、8 m (26 ft) ケーブル付; 水冷 — マイクロフィット閉鎖型溶接ヘッド、8 m (26 ft) ケーブル付; 水冷; AMI電源対応
チューブ径 — 0.118 – 0.75" / 3 – 19.05 mm — 0.118 – 0.75" / 3 – 19.05 mm
電極径 — 0.040" または 1/16" / 1.0 mm または 1.6 mm — 0.040" または 1/16" / 1.0 mm または 1.6 mm
ケーブル含む重量 — 12.8 lbs / 5.8 kg — 12.8 lbs / 5.8 kg
最大溶接電流 — 120 A — 120 A
稼働率 — 80 A @ 60% — 80 A @ 60%
動作温度 — +0°C / +40°C (32°F / 104°F) — +0°C / +40°C (32°F / 104°F)
電源 — AXXAIR SAXX — AMI（自動校正対応、X-750MIE）

製品の利点

• 狭い場所での作業向け: アクセスが困難な場所でのチューブおよびマイクロフィッティング溶接に最適。
• 無潤滑運転: クリーンルームや高純度環境に適合。
• ステンレス製クイックコレット: 3–19.05 mm (0.118"–¾") の外径を工具不要で確実に保持。
• 力調整式クランプシステム: コレットの締付力を精密に調整でき、溶接後の開放を容易にする。
• 水冷設計: 長時間の高稼働運転に対応する軌道溶接向け。
• 保守が容易: 本体内蔵の工具でローターの清掃や電極の交換が可能。

付属品
マイクロフィット同士の溶接用にオフセット電極キットを用意しています。

技術仕様

• モデル/品番: X-750E, X-750MIE
• チューブ外径範囲: 0.118 – 0.75" (3 – 19.05 mm)
• 冷却: 水冷
• 電極径: 0.040" または 1/16" (1.0 mm または 1.6 mm)
• 重量（ケーブル含む）: 12.8 lbs / 5.8 kg
• 最大溶接電流: 120 A
• 稼働率: 80 A @ 60%
• 動作温度: 0 °C ～ +40 °C (32 °F ～ 104 °F)
• 互換電源: AXXAIR SAXX; AMI（X-750MIE用自動校正対応）
