温度指示調節計 KF series

圧力流量目詰まり

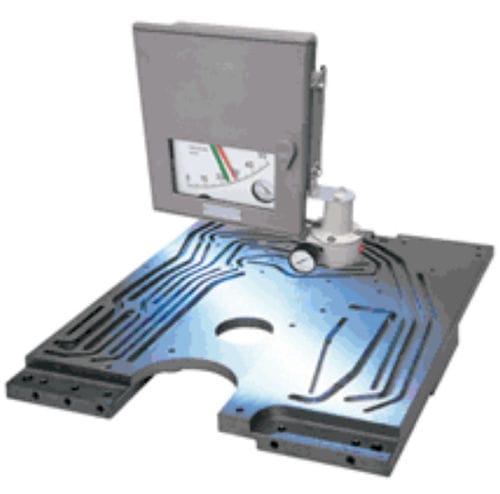

形 KFDB差圧指示調節計は、差圧変化をトルクアームやトルクチューブなどにより機械的な変位に変換し、指示・調節します。 豊富な測定エレメントと調節機構を持ち、幅広いアプリケーションに適用可能 空気回路板の採用と耐熱性、耐候性を考慮した堅ろうなケース構造、耐久性、信頼性を大きく向上 空気回路板方式により調節機構や各ユニットの加除が可能、柔軟な機能拡張性 現場形指示調節計 KFシリーズは、プロセス変数の測定エレメント部と、各機種共通の指示調節部の２つの主要部分から構成されており、温度、圧力、流量、液位の基本プロセス変数と空気圧信号の測定、調節が可能です。 優れた機能構成法による完全なシリーズは、経済性と操作性を考慮して製品化されています。 機能別には、指示調節計の他に指示発信計、指示発信調節計も用意されており、統一した機種で経済的な計装を行うことができます。 高い信頼性 空気圧配管に代わる空気回路板の採用、また長期にわたり安定性のあるツィン・ベローズの採用など機能面での信頼性と、耐熱・耐水・耐候性を考慮した金属ケースの使用という構造の両面から、信頼性の向上と使い易さを基本とした設計を行っています。 優れた振動特性 ＜圧力測定＞ スパイラル・エレメントには、全てバランス・ウェイトを装備し、PV指針の振れをおさえます。 変位角をエレメントの中心から取出し、さらに中心軸の偏心を防止する構造です。 プロセス脈動対策 プロセス脈動に強いダンピング付スパイラル・エレメントを採用。絞り部分がないため、詰まりの心配を取り除くことができました。 部品の共通化による経済性 当社既存の空気式発信器群と共通の測定エレメントの採用、部品の共通化による効率的な部品の運用、さらに追加・削除が自由なオプションの拡張性は、保守用の保有部品点数を大幅に低減し、経済性、保守性、操作性を高めています。
