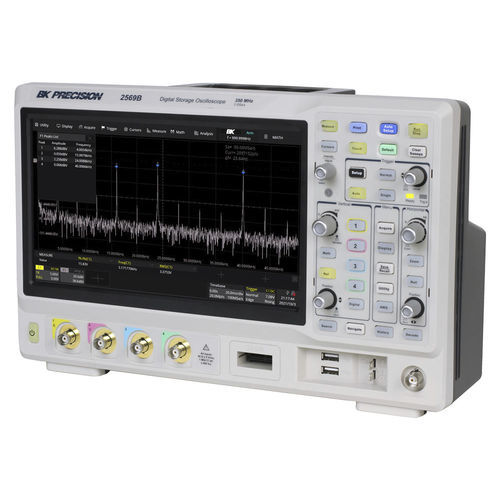

デジタルオシロスコープ 2569B-MSO

混合信号ベンチトップ4 レーン

2560Bデジタル・ストレージ（DSO）およびミックスド・シグナル・オシロスコープ（MSO）シリーズは、4チャネル構成の100 MHz、200 MHz、350 MHz帯域幅モデルで、サンプルレートは2 GSa/s、最大メモリ容量は200 Mptsです。さらに、これらのオシロスコープには、1024×600の解像度と直感的なタッチスクリーンジェスチャーを提供する10.1インチの大型静電容量式タッチディスプレイが搭載されています。また、ゾーン・トリガー、ボード・プロット、パワー解析などの新ソフトウェア機能により、デバッグ機能を拡張しています。50MHz任意波形発生器とI2C、SPI、UART、CAN、LINプロトコルのシリアルデコーディングは全モデルに標準搭載されています。DSOモデルは、購入後いつでも、16デジタルチャンネルを提供するMSOにアップグレードすることができます。FlexRay、I2S、CAN FD、MIL-STD-1553B、SENT、Manchesterプロトコルのシリアルデコードには、追加ソフトウェアのアップグレードが可能です。オプションのライセンスキーを購入する場合は、ライセンスリクエストフォームにご記入ください。 2 GSa/sの最大サンプリングレート 最大メモリ深度200Mpts 波形更新レート120,000wfms/s（ノーマルモード）、500,000wfms/s（シーケンスモード）。 ロジックプローブセット付きデジタル16チャンネル（-MSOモデルに付属） I2C、SPI、UART、CAN、LINプロトコルのシリアルバスデコーディング。 50 MHz DDS波形発生器とボードプロット 大型10.1インチTFT-LCD静電容量式タッチスクリーン、解像度1024×600 11種類の電源パラメータを評価する「パワー解析」機能 最大90,000フレーム保存可能な分割取得・履歴機能 数学機能は2トレース、FFT演算、数式エディタに対応 標準LAN、USBTMC対応USBデバイスポート、USBホストポート2基搭載
