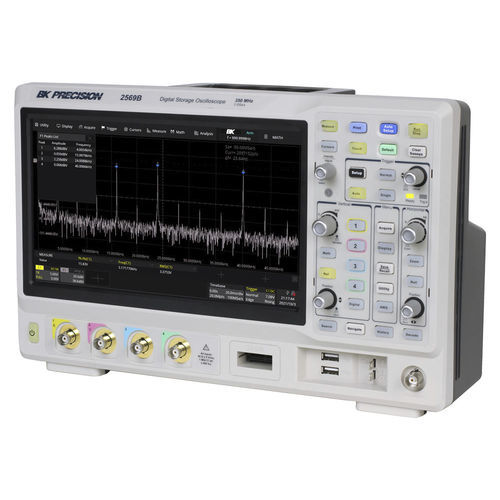

2560Bデジタル・ストレージ(DSO)およびミックスド・シグナル・オシロスコープ(MSO)シリーズは、4チャネル構成の100 MHz、200 MHz、350 MHz帯域のモデルを用意し、サンプルレートは2 GSa/s、最大メモリ容量は200 Mptsとなっています。さらに、これらのオシロスコープには、1024 x 600の解像度と直感的なタッチスクリーン・ジェスチャーを提供する10.1インチの大型静電容量式タッチ・ディスプレイが搭載されています。このシリーズは、ゾーン・トリガ、ボード・プロット、パワー解析などの新しいソフトウェア機能により、デバッグ機能を拡張しています。50 MHz任意波形発生器とI2C、SPI、UART、CAN、LINプロトコル用のシリアル・デコードは全モデルに標準搭載されています。DSOモデルは、購入後いつでも16デジタルチャンネルを提供するMSOにアップグレードすることができます。また、FlexRay、I2S、CAN FD、MIL-STD-1553B、SENT、Manchesterプロトコルのシリアル・デコードのソフトウェア・アップグレードも用意されています。オプションのライセンスキーを購入するには、ライセンスリクエストフォームに必要事項を記入してください。
最大サンプルレート:2GSa/s
最大メモリ容量200Mpts
波形更新レート120,000wfms/s(ノーマルモード)、500,000wfms/s(シーケンスモード)
デジタル16チャンネル、ロジックプローブセット付き(-MSOモデルには付属)
I2C、SPI、UART、CAN、LINプロトコルに対応したシリアルバスデコード機能
50 MHz DDS波形発生器とボードプロット
大型10.1インチTFT-LCD静電容量式タッチスクリーン、解像度1024 x 600
11種類の電源パラメータを評価する電源解析機能
最大90,000フレーム保存可能な分割取得・履歴機能
演算機能は、2トレース、FFT演算、数式エディタに対応
標準LAN、USBTMC対応USBデバイスポート、USBホストポート2基搭載
---
