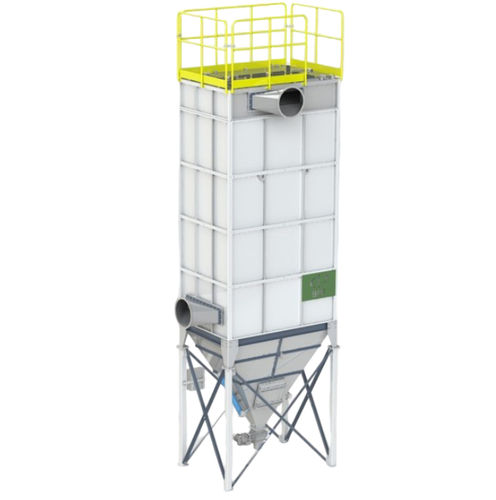

空気式フィルター BFF-I-M-(65-165)-A

微粒子用ほこりバッグ

説明
継続運転用の定置式集じん装置で、一般工業用および防爆仕様（ATEX準拠）を用意しています。Aシリーズの特徴は、クリーンガス室側からフィルター要素の設置・取り外しができる点です。ろ過ユニットは、ホッパー、支持部、およびセルプレートで汚気室と清浄室に分かれた本体で構成され、フィルターバッグの取付用開口が設けられています。汚染空気は汚気室に入り、バッグの布を通過する際に表面に粉じんが付着し、清浄化された空気は清浄室へ流れます。再生は各バッグ上部の配管から短時間の圧縮空気パルスを供給して行い、剥離した粉じんはホッパーに落下します。ホッパー内の粉じんレベルはセンサーで検知され、ロックフィーダーが制御されて自動排出されます。

特徴

• 作動要素：フィルターバッグ
• 再生方式：圧縮空気パルス
• メンテナンスアクセス：上方（クリーンガス側）
• 無人運転可能な自動制御システムを装備
• 処理ガスの最高温度：最大280 °C
• ろ過効率：>99 %

利点

• パルスジェット方式により短時間のエアパルスでバッグ表面の粉じんを除去
• 設備の全面停止なしにバッグ再生が可能で、生産性を維持
• 高い粉じん爆発リスクのある用途には防爆仕様での対応が可能

適用分野
鉱業、セメント、建設、黒色・非鉄金属冶金、発電所、廃棄物焼却等、微細粉じんの除去を必要とする各種産業に適しています。

製品データ
製品型番：BFF-I-M-(65-165)-A
処理量：3.7–14.8 千 m³/h
ろ過面積：65–165 m²
フィルター要素数：80 個

技術仕様

• 型式 / 製品群：BFF-I-M-(65-165)-A
• 処理量（千 m³/h）：3.7–14.8
• ろ過面積（m²）：65–165
• フィルター要素数：80 個
• 作動要素：フィルターバッグ（首部二重リップ固定）
• 再生方式：圧縮空気パルス（膜弁）
• メンテナンスアクセス：上方（クリーンガス側）
• 制御：自動運転対応の自動制御システム
• 処理ガス最高温度：最大280 °C
• ろ過効率：>99 %
• 構造：ホッパー、支持部、セルプレートで区切られた汚気室と清浄室
• パルス装置：各バッグ上方の配管によるピンポイント洗浄
• 粉じん処理：粉じんレベルセンサーで制御されるホッパーとロックフィーダー
• 構成オプション：一般産業用および防爆仕様（ATEX準拠）
