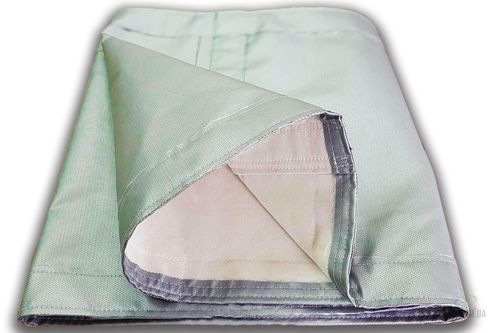

布製伸縮継手

長方形フランジ取り付け軸方向

概要
布製膨張継手は、気体媒体および腐食性環境向けに設計された柔軟なコンペンセータです。高性能材料で構成され、圧力下および真空下で使用可能で、多方向にわたる追従性を持ちます。気密仕様により、広い温度範囲での信頼できるシールが可能です。

機能と用途
これらの継手は、ダクトや配管における熱膨張、配管のずれ、機械的振動を吸収します。代表的な用途は、排ガスダクト、熱交換器の筐体、産業用排気ラインなど、振動絶縁と気密が求められる箇所です。

構造と材質
単層または多層構成で製造され、温度や化学薬品に対する耐性を考慮した技術系繊維およびシーリング層を採用します。気密膜、補強層、保護コーティングを組み込み、荷重下での耐久性を高める設計が可能です。

寸法と取り付け
寸法、フランジ形式、取付方法は既存設備や標準フランジへの組込みに合わせて顧客仕様で製作します。

追加情報（表）
寸法、取付け種類：顧客要件に応じて
使用温度：最大1000 °C
使用圧力：-0.2～0.3 bar
構成：単層または多層の技術系材料

特性 / 技術仕様

• 材料耐性：高温および腐食性化学環境に適合
• 作動条件：圧力・真空条件に対応
• 弾性：複数方向の変形を補償
• シール性：広い温度範囲での気密仕様あり
• 使用温度範囲：最大1000 °C
• 使用圧力範囲：-0.2～0.3 bar
• 寸法・取付：顧客仕様に応じてカスタマイズ可
• 構成：単層または多層の技術系材料
