周波数発電機

電圧空冷式低ノイズ

概要

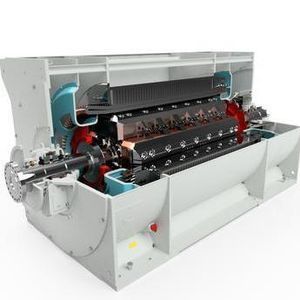

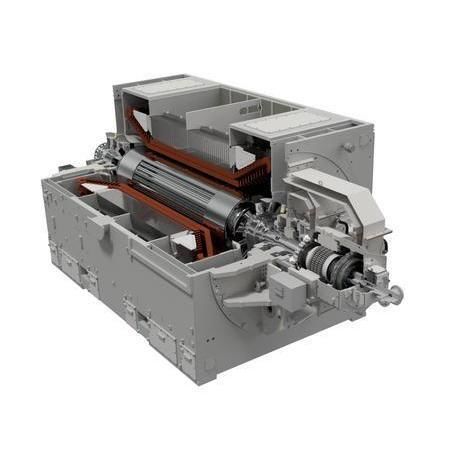

BRUSHの2極DAX空冷発電機は、蒸気タービンやガスタービンによる駆動を想定して設計され、20～310 MVAの出力を提供します。BDAX（ブラシレス励磁）およびYDAX（ブラシ/静止励磁）で展開され、3,500件以上の稼働実績があり、産業ユーザー、EPC、プラント運営者に採用されています。同期リアクタ（同期コンペンセータ）用途にも対応します。

固定子
固定子フレームは故障時の機械的応力に耐えるよう設計されています。巻線は樹脂含浸のガラス・マイカテープで絶縁され、クラスFの高温性能を確保しています。

回転子
回転子は脱ガス処理したニッケル・クロム・モリブデン合金の一体鍛造で製作され、高い引張特性を有します。回転子導体は高導電率の銅/銀合金ストリップで、各ターンはクラスFで絶縁されています。エンドワインディングは18-18マンガン・クロムの非磁性オーステナイト鋼製保持リングで固定されています。

励磁
ブラシレス励磁は三相回転アンカー交流発電機と軸取付けの融着保護付回転整流器を用います。代替は静止励磁で、発電機から変圧器と制御整流器を経てスリップリングを介し主磁極に供給します。

仕様
電圧: 最大20 kVまで
励磁: ブラシレスまたは静止励磁
絶縁: クラスF
周波数: 50Hz または 60Hz
出力: 20～310 MVA
駆動: シングルまたはダブルエンド駆動
ドライバー:

• エアロダービティブ型ガスタービン
• ヘビーフレーム型ガスタービン
• 蒸気タービン（地熱含む）
• ターボエクスパンダ

設計基準: IEC、IEEE、CSA、ATEX、IECEx、ABS、DNV、Lloydsに準拠。

オプション

• 低温運転仕様
• 低騒音仕様
• 軽量化構造
• 危険箇所対応仕様
• 複数の熱交換器オプション
• ダブルエンド駆動
• 高慣性タイプ
• 低慣性タイプ
• 過酷環境向け構成
• 同期コンペンセータ運転対応

特長 / 技術仕様

• モデルシリーズ: DAX
• 出力レンジ: 20～310 MVA
• 最大電圧: 最大20 kV
• 使用周波数: 50 Hz または 60 Hz
• 絶縁クラス: F
• 励磁方式: ブラシレス（回転整流器）または静止（スリップリング付き制御整流器）
• 回転子材料: 脱ガス処理したニッケル-クロム-モリブデンの一体鍛造
• 回転子導体: 高導電率銅/銀合金ストリップ
• エンドワインディング保持: 18-18マンガン・クロムの非磁性オーステナイト鋼
• 駆動オプション: シングルまたはダブルエンド; エアロダービティブ/ヘビーフレーム型ガスタービン、蒸気タービン（地熱含む）、ターボエクスパンダに対応
• 適合規格: IEC、IEEE、CSA、ATEX、IECEx、ABS、DNV、Lloyds
