周波数発電機

同期電圧空冷式

概要

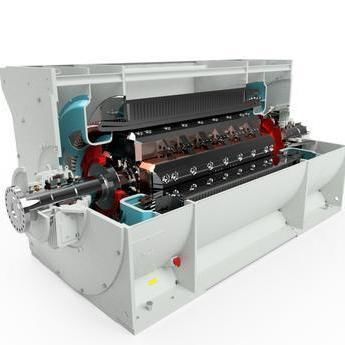

BRUSH™ Power Generation の空冷4極同期発電機は、ガスタービンまたは蒸気タービン駆動向けに設計され、典型的な出力は10～55 MVA（@40°C）、全体範囲は3～55 MVAです。750件以上の稼働実績があり、地熱、公益事業、コージェネレーション（CHP）、産業用および洋上用途で採用されています。

固定子
固定子フレームは軟鋼板で構成された剛体構造で、運転中および事故時の短絡条件での機械的応力に耐えるよう設計されています。コアは低損失・高シリコンの電磁鋼板を分割積層し、鋼製スペーサーにより放射状の通風路を形成しています。二層ダイヤモンド固定子巻線は同一形状のコイルで構成され、巻線端子は6端子（線側3、ニュートラル3）です。絶縁系はガラス繊維布とベークドマイカテープを用いたクラスFで、真空含浸（VPI）および炉加熱で完全重合させます。

回転子
回転子は一体鍛造の高品質合金鋼から製作され、脱ガス、真空注湯、応力除去処理を施して均一な材料特性を確保します。回転子巻線は銅ストリップで構成された4つのコイルで、誘導加熱と銀ろう付けにより接合され、アラミド紙とエポキシで絶縁後、高温高圧で成形されています。コイルは柔軟な接続でブラシレス励磁機の直流出力に直列接続され、鍛造ポールシューで保持されます。完成した回転子は総合的な試験（過速試験を含む）を受けます。

利点

• 高効率（最大98.6%）
• タービン駆動用途に最適（典型 10–55 MVA @40°C）
• 現地での据付・試験工数を削減する工場試験済みモジュール設計

特徴

• 長寿命を想定した一体鍛造回転子（設計寿命 約25年）
• 様々なタービン設計に適応可能なモジュラー構造
• 現地作業を削減する包括的な工場試験

用途

• 地熱発電
• コージェネレーション / CHP
• 公益事業（電力会社）
• 産業用発電
• 洋上設備

仕様
電圧：最大15 kV
励磁：ブラシレスまたは静的
絶縁：クラスF
周波数：50または60 Hz
出力：3～55 MVA (@40°C)
駆動：片端または両端駆動
駆動機種：エアロデリバティブガスタービン、フレーム型ガスタービン、蒸気タービン
設計基準：IECおよびIEEE準拠

オプション

• 低温運転対応
• 低騒音仕様
• 軽量設計
• 危険区域対応仕様
• 複数の熱交換器オプション
• 両端駆動
• 高慣性仕様
• API 546 準拠設計
• 過酷環境向け構成
• 同期コンペンセータ運転対応

技術仕様

• 電圧：最大15 kV
• 出力範囲：3～55 MVA (@40°C)（タービン駆動ユニットで典型的に10–55 MVA）
• 周波数：50 Hzまたは60 Hz
• 絶縁クラス：F（ガラス布、マイカテープ、VPIおよび炉硬化）
• 励磁：ブラシレスまたは静的
• 回転子構造：一体鍛造合金鋼（脱ガス、真空注湯、応力除去）
• 固定子巻線：二層ダイヤモンド巻線、6端子（3 巻線線側、3 ニュートラル）
• 冷却：空冷構成（4極）
• 駆動：片端または両端；エアロデリバティブ／フレーム型ガスタービンおよび蒸気タービン対応
• 基準：IEC & IEEE 準拠
• 工場試験：過速試験を含む包括的試験
