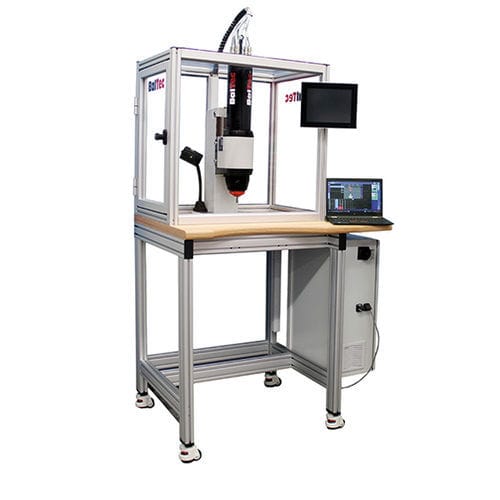

モデル ER15M
ラジアルヘッド付きワークセル ラジアルヘッド付き成形ユニット。正味重量 250 Kg ・幅 1200 mm ・奥行き 800 mm、高さ 2100 mm。
制御盤を側面に配置
制御盤は側面に設置 ・前面昇降扉付筐体(セーフティインターロック付
手動操作盤はフレームに搭載
HMIモニタ(PC)、HPPi-Software搭載。
コラムタイプ 231(手動高さ調節機能付
マシンテーブル - タイプ 231
アルミ製テーブルフレーム、ロック付き回転キャスター装備。
EK0-360, 調節可能なタスクライト, LED
プロセスモジュールラジアルフォーミング
電源電源:3x380~480VAC(45~65Hz)、16A過負荷防止機能付き
▪ 電源:3x380~480VAC(45-65Hz)、16A過負荷保護 ▪ ラジアルヘッド無しのパワーユニット。ラジアルヘッドなし:正味重量 28 kg - 寸法 長さ最小 874 mm - 直径 120 mm
制御盤制御盤:正味重量 56 kg - 寸法 800 x 762 x 311 mm
標準仕様
標準仕様 ・電源ユニット(全センサ及び対応するプロセスモジュール付
電源ユニットとコントロールキャビネット間のケーブルセット
スピンドル自動給油機能
ネジ付きリング2個
コントロールキャビネット
HPPi PCソフトウエア(Windows10搭載
プロセスデータ用UDP通信モジュール(オプション)。無償
安全規格 PLe/SIL 3
EC適合宣言書(2006/42/EC) ▪ 組立説明書、メーカーズマニュアル
初回納入時に組立説明書とメーカー試験成績書(荷重・経路)を紙で同封 - 英語
取扱説明書、ソフトウェア同梱(USB) - 英語
---
