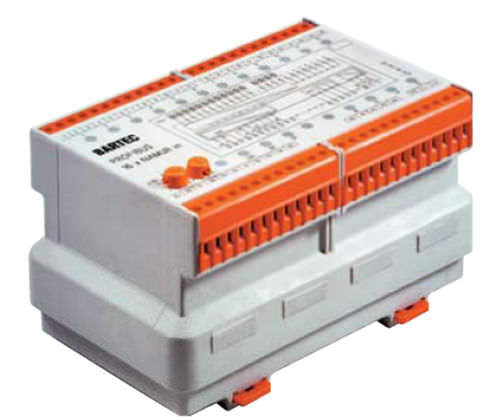

接続インターフェース 07-7331-2301/0000

PROFIBUS

Ex eバージョンでは、MODEXデジタルアウトモジュールは16個のデジタル出力を使用して様々なアクチュエーターを制御することができます。動作中、短絡防止出力でチャンネルを短絡させることができます（限定された範囲での短絡防止）。例えば、電磁弁や接点、24V/最大500mAの信号伝送器などをアクチュエーターとして制御できます。500 mAをアクチュエーターとして制御することができます。制御されたアクチュエーターは、モジュール上の端子U-とU+に接続された第二電源により、緊急停止でスイッチオフすることができます。モジュールは、PROFIBUS-DPを介してプロセス制御システムに接続されています。モジュールのアドレス指定には、コーディングロータリースイッチが使用できます。ユーザーデータに加えて、短絡や電圧異常に対する出力の状態を示す診断データを送信することも可能です。また、LEDを使用してモジュール自体に表示されます。 特徴 16チャンネル 24 V/500 mA出力 ソレノイドバルブの直接制御 ガルバニック絶縁 LEDディスプレイ DIN EN 61000-6-2: 2005, DIN EN 61000-6-3: 2007 + A1: 2011に準拠したEMC。 前面パネルにプログラマブルアドレスを表示 マーキング Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb クラスI、ゾーン1、IIC A/Ex d e IIC Gb ガイドライン/規範 指令2004/108/EC 指令94/9/EC RoHS 2011/65/EU 周囲温度 -T4で40 ℃～+60 ℃。
