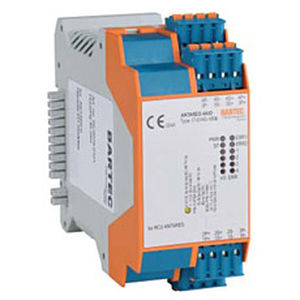

アナログ入出モジュール ANTARES 4AIO

デジタルオフセット電圧

ANTARES 4AIOリモートI/Oモジュールは、レールコントロールユニット（RCU）ANTARESによって操作され、電力が供給されます。このモジュールにより、2、3、4本の導線を持つ4つの本質安全防爆型トランスミッターの直接接続、または0～20mAまたは4～20mA信号の出力が可能になります。ホットスワップ機能により、爆発性雰囲気下でも電圧を遮断することなく電子ユニットを交換することができます。内部で電気的に絶縁されたバス接続は、モジュールをRCUに差し込むだけで確立されます。バスレールは必要ありません。開回路/短絡監視は、各チャンネルにプログラムすることができます。バスステータスメッセージとチャンネルごとの個別メッセージは、LEDで表示されます。これにより、モジュールの診断も可能です。ソフトウェアANTARES Designerでは、信号範囲、チャンネルタイプ（インまたはアウト）、各チャンネルの4段階入力フィルタのパラメータを設定することができます。インストール方法については、システムの説明を参照してください。 特徴 4ch アナログ入力/出力 Ex ia IIC 4チャンネルをInまたはOutとして自由に設定可能 アクティブまたはパッシブ入力 2-、3-、4-導体技術 統合バスレール ATEXゾーン1/2への設置 またはゾーン21/22 ホットスワップ 間のガルバニック絶縁 入出力とシステム ラインブレーク/ショートサーキット監視 プラグイン式・コード式スプリングクランプ マーキング Ex II 2(1) G Ex ib [ia・Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC 周囲温度 -20 ℃～+60 ℃まで
