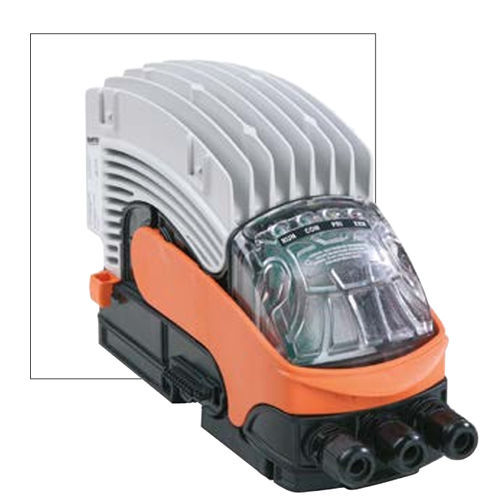

リモート制御ユニット ANTARES

DINレール

レールコントロールユニット（RCU）ANTARESは、ANTARESシステムの中枢を担うユニットです。ヘッドモジュールとコネクションモジュールで構成されています。ヘッドモジュールは、フィールドバスやイーサネットベースのものが各種用意されています。接続にアイソレートリピーターを使用する必要がありません。PROFIBUS-DP RCUを2台接続することにより、単一障害点のない冗長性を実現しています。CPU、通信インターフェース、電源ユニットからなるヘッドモジュールは、保護等級Ex dタイプで製造され、対応する接続モジュールにプラグインされます。革新的なインターロック技術により、信頼性の高い接続を実現します。ホットスワップ機能により、爆発性雰囲気下でもヘッドモジュールの交換が可能です。接続モジュールには、Ex eジャンクションボックスが内蔵されています。また、アーマードリード用のバージョンも用意されています。システムの設定は、USBインターフェイスを使用したソフトウェアANTARES Designerで行います。インストール方法については、システムの説明を参照してください。 特徴 アイソレートリピーターが不要 リモートI/Oモジュールは最大32台まで接続可能 PROFIBUS-DP, PROFINET, Modbus TCP, Ethernet/IP 一体型パワーパック 統合型イーサネットスイッチ ATEXゾーン1/2での設置 またはゾーン21/22 ホットスワップ（電圧を遮断することなくヘッドモジュールを交換できます。） オプションのSDカードでデータのバックアップが可能 PROFIBUS-DPによる冗長化。 マーキング Ex II 2G Ex db eb [ib Gb] IIC T4 Gb Ex db eb [ib Gb] IIC T4 Gb 周囲温度 -20 ℃～+60 ℃まで
