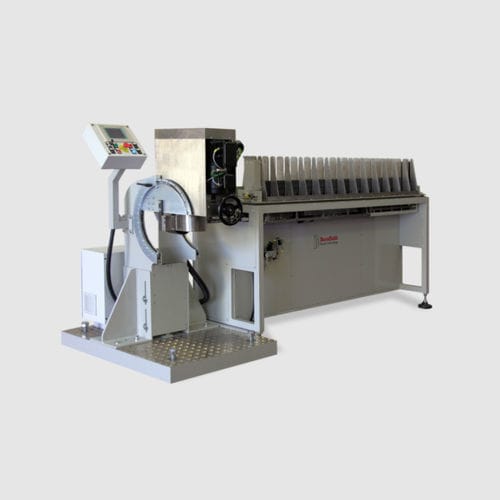

回転式パンチングマシン PR/1T

自動電動プラスチックプロファイル用

バルファルディのロータリーパンチングマシンは、お客様のご要望に合わせてカスタマイズできるスタンドアロン型ユニットです。押出ラインでの搬出後に直接設置することも、専用の自動投入台と組み合わせてオフラインで使用することも可能です。構造は、高さ調節が可能な頑丈な電縫いスチールフレームと、0～90°回転可能なパンチングヘッドで構成されています。 パンチツールセットは、パンチのついた上ローラーと穴の開いた下ローラー（ダイ）で構成され、1個のブラシレスモーターで駆動することで同期回転します。パンチング速度を高精度に変化させることが可能です。 パンチツールセットは、特殊な焼入れ・焼戻し鋼でできており、素早く簡単に交換できるように考えられている。各パンチツールセットは、特定のプロファイルのパンチングパターンに応じて設計されています。 PR/1Tはシングルヘッドロータリーパンチングマシンです。 最大30m/minの速度で押し出された様々な技術的プロファイルを打ち抜くことができます。クイックチェンジ可能なロータリーパンチングツールを搭載し、インラインまたはオフラインで使用することができます。 PR/2T ロータリーパンチングユニットには、アングルプロファイル用の2つのヘッドを付属させることも可能です。(PR/2T)。 2つのロータリーパンチユニットは、手動調整システムによって互いに接近させることができ、パンチがパンチングされる表面に対して常に90°になるようにヘッドを調整することが可能です。パンチング工程でプロファイルをガイドするために、本機には特別なガイドが装備されています。また、パンチアウトを回収するためのスクラップ排出コンテナも装備しています。 電気系統は本体背面にある電気キャビネットに収納されています。
